Передоплата онлайнОднофазні реле керовані напругою SSR-40AA
Твердотільні напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп, зварювальних агрегатів та інших пристроїв з резистивним типом навантаження і робочою напругою від 24 до 480В змінного струму.
Для комутації індуктивного навантаження (наприклад електродвигун) необхідно мати 5 - 8-ми кратний запас по струму. При великих навантаженнях використовувати радіатор охолодження, якщо необхідно з кулером.
Реле, керовані рівнем напруги, дозволяють виробляти включення / відключення навантаження за рахунок подачі або зняття номінального керуючого сигналу: Метод управління: «комутація при переході струму через нуль».
На відміну від звичайних електромеханічних, твердотельное реле не має механічних частин і контактів. Комутація ланцюгів навантаження здійснюється безконтактно за рахунок комутації вбудованих напівпровідникових елементів. За рахунок безконтактного перемикання напівпровідниковий реле має такі переваги перед електромеханічним:
- відсутність іскор і електричної дуги при комутації;
- істотно менший рівень електромагнітних завад;
- має істотно більший ресурс і не вимагає профілактичних робіт в процесі експлуатації;
- високу швидкодію;
- невеликі розміри і хорошу тепловіддачу.
Особливості серії SSR
опір ізоляції - більше 50 МОм при 500В;
електрична міцність ізоляції вхід / вихід - 2,5 кВ;
маленька потужність управління - 7,5мА * 12В;
низький рівень випромінювання електромагнітних завад, що забезпечується застосованим методом комутації при переході струму через нуль;
висока перевантажувальна здатність по струму (10Iном протягом 1-го періоду) і по напрузі (з демпфирующей схемою).
| Модель | SSR-10AA | SSR-25AA | SSR-40AA | SSR-05DD | SSR-10DD |
| Тип | (AC-AC) | (DC-DC) | |||
| Ном. управляющее напряжение | 80 ... 250 В AC 50/60 Гц | 3 ... 32 В DC | |||
| Напряжение включения/выключения | вкл > 45 В / викл < 35 В | вкл > 2.4 В / викл < 1 В | |||
| Ток срабатывания | 5 мА / 110 В | 7.5 мА / 12 В | |||
| Метод управления | Комутація при переході струму через нуль | Оптрон | |||
| Ном. напруга навантаження | 24 ... 380 В AC 90 ... 480 В AC ("H" в позначені) | 5 ... 60 В DC | |||
| Падіння напруги | 1.6 В / 2.5 °С | ||||
| Ном. струм навантаження | 10 А | 25 А | 40 А | 5 А | 10 А |
| Макс. короткочасний струм | 135 А | 275 А | 410 А | 15 А | 30 А |
| Струм витоку | 3 мА | 3 мА | 3 мА | 0.8 мА | 0.8 мА |
| Час відгуку на вхідний сигнал | менше 10 мс | 1 мс | |||
| Діелектрична міцність | більше 2.5 кВ AC / 1 хв | ||||
| Опір ізоляції | более 50МОм / 500 В DC | ||||
| Діапазон роб. температур | -20 °С ... +80 °C | ||||
| Маса | 110 г | 105 г | |||

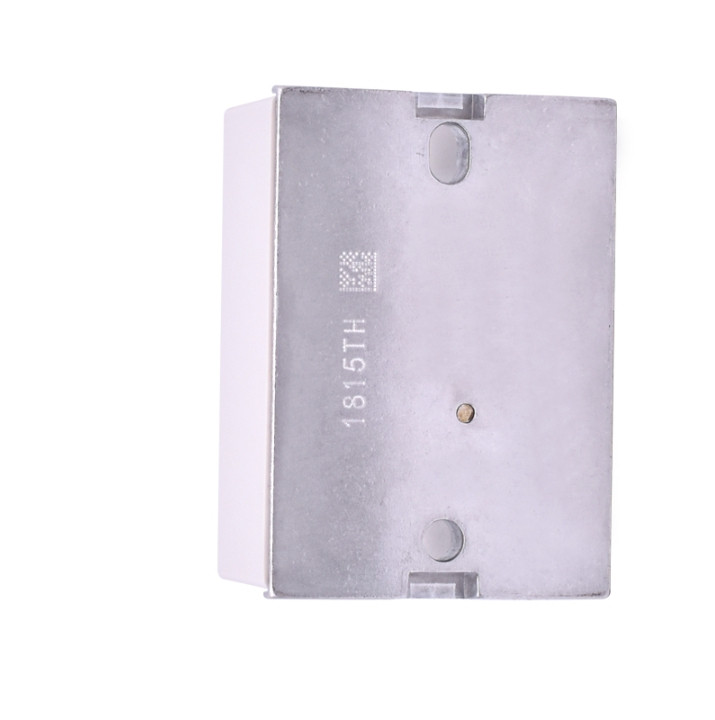

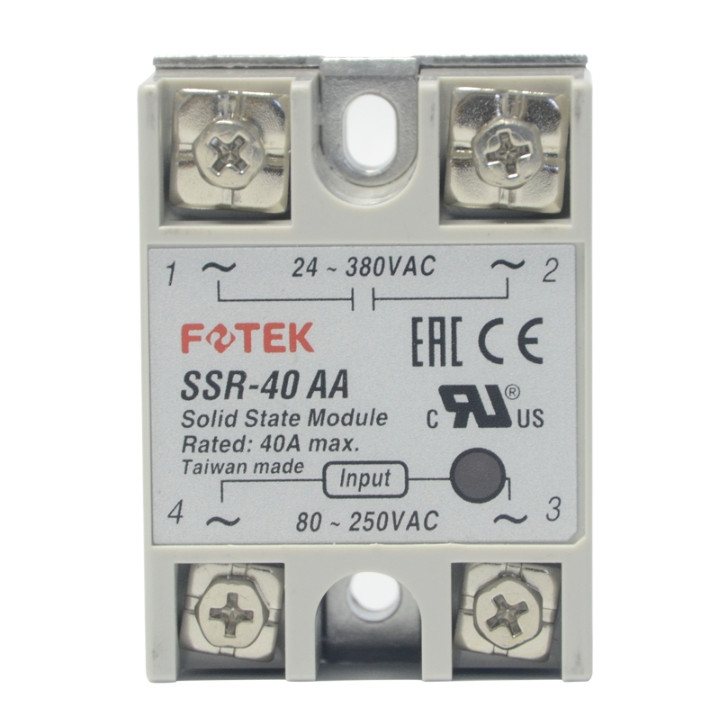

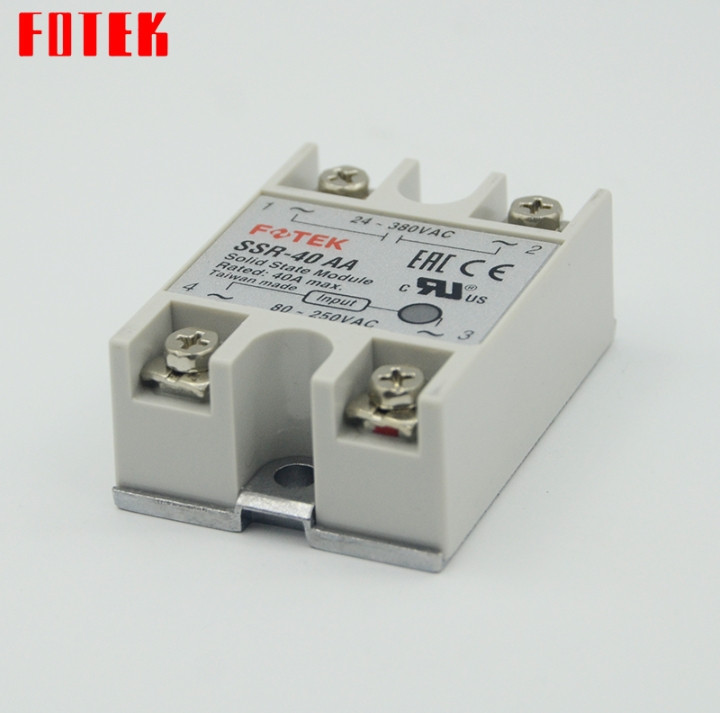

Однофазне твердотільне реле Fotek SSR-40AA — це оригінальний комутаційний пристрій типу AC-AC, призначений для надійного керування навантаженнями у колах змінного струму. Модель поєднує високу якість виконання, стабільність роботи та довговічність, що робить її оптимальним вибором для промислових систем автоматизації, електронагрівального обладнання, вентиляційних установок та іншої техніки.
Реле Fotek SSR-40AA розраховане на максимальний струм до 40А та підтримує роботу в мережах змінного струму з напругою 24-380В. Завдяки твердотільній технології пристрій забезпечує безшумне перемикання, знижений знос у порівнянні з механічними аналогами та високу надійність при тривалій експлуатації.
Ця модель стане ефективним рішенням для застосування там, де важливі точність комутації, стабільність роботи та безпечне керування електричними навантаженнями. Оригінальне виконання Fotek гарантує відповідність заявленим параметрам і впевнену роботу в різних умовах використання.
- Тип реле: однофазне твердотільне реле
- Модель: SSR-40AA
- Бренд: Fotek
- Виконання: оригінал
- Тип комутації: AC-AC
- Максимальний струм: 40А
- Робоча напруга: 24-380В змінного струму
Твердотільне реле Fotek SSR-40AA — це практичний вибір для тих, хто шукає надійний компонент для керування змінним струмом, цінує якість, безшумну роботу та ефективність у щоденному використанні.
