Передоплата онлайнТехнологія цифрового люмінофора, яку також називають технологією цифрового фосфору, трапляється в осцилографах середнього та професійного рівня. У англомовній літературі її називають DPO (Digital Phosphor Oscilloscope).
ІНФОРМАЦІЯ ПРО ПРОДУКТ
●DPOX180H — це економічний портативний двоканальний осцилограф, випущений компанією FNIRSI, з осцилографом і генератором сигналів «два в одному». Осцилограф має частоту дискретизації в реальному часі 500 MSPS і аналогову смугу пропускання 180 МГц.
●Щодо дисплея, то тут використовується висококонтрастний 2,8-дюймовий максимальний РК-екран IPS. Ефект зображення осцилограми добрий, а кольоропередавання — відтінки сірого та колірна температура.
●Завдяки частоті оновлення сигналу до 50000 осц/с легше зображати аномальні сигнали з низькою ймовірністю.
●Система тимчасової бази включає масштабування тимчасової бази ZOOM для зручного аналізу сигналів цифрового протоколу.
●Маючи вертикальну чутливість лише 5 мВ, він може краще вимірювати слабкі сигнали 5 мВпік-пік.
●Надвисоке співвідношення сигнал-шум, повністю герметичні заходи екранування, стабільна схема зворотного зв'язку, чиста та чітка осцилограми.
●Оригінальне регульоване автоматичне обмеження смуги пропускання й адаптивне регулювання запуску підходять для аналізу та вимірювання сигналів із порівняно великими шумами.
●Апаратне обмеження смуги пропускання 20M, може відфільтровувати шум вище 20MHz.
●Тригер використовує цифрову технологію тригера з високою точністю. Він має сильну здатність захоплювати періодичні сигнали, імпульсні сигнали та сигнали протоколу.
●Генератор сигналів DDS має 14 різновидів форм функційних сигналів і один вільно настроюваний сигнал. Частота синусоїдальної хвилі може досягати 20 МГц, а інші форми хвилі можуть досягати 10 МГц.
●Оригінальна функція виведення сигналу може зберігати до 500 настроюваних сигналів.
●Він має три режими тимчасової розгортки: YT, XY і ковзний.
●Ручне курсорне вимірювання підходить для вимірювання із сильними шумовими сигналами.
●Ефективне автоматичне регулювання однією кнопкою, адаптивний електричний тригер рівня 25%, 50%, 75%, для вимірювання 1VPP/1KHz потрібно лише 2 секунди.
●Зберігайте сигнали та знімки екрана за допомогою однієї клавіші, можна зберегти до 250 наборів даних про сигнали або 90 зображень, і одночасно можна зберегти 500 перехвалених даних про сигнали. Браузер даних може переглядати збережені зараз дані форми хвилі та зображення, а ці осцилограми підтримують такі операції, як масштабування і переміщення.
●Захист від загоряння за високої напруги, всі діапазони витримують високу напругу до 400 В.
●Експорт даних USB, ви можете під'єднатися до комп'ютера для копіювання файлів зображень, а також ви можете копіювати системні файли на осциллограф для оновлення системи.
●Швидке заряджання 5V2A, і 1 година може зарядити до 80%.
УВАГА!
●Коли два канали використовуються одночасно, затискачі заземлення двох щупів мають бути з'єднані разом. Категорично забороняється приєднувати затискачі заземлення двох щупів до різних електричних потенціалів, особливо до клем із різним потенціалом потужного пристрою або 220 В. В іншому разі основна плата осцилографа згоряє, оскільки два канали мають загальну землю, а під'єднання до різних потенціалів викличе коротке замикання внутрішнього заземлювального дроту основної плати, що характерно для всіх осцилографів.
●Вхідний роз'єм BNC осцилографа може витримувати напругу до 400 В і суворо заборонено подавати напругу понад 400 В на щуп із перемикачем 1X.
●Заряджання необхідно виконувати за допомогою окремого зарядного пристрою. Категорично забороняється використовувати блок живлення або USB інших тестованих пристроїв, інакше це може призвести до короткого замикання на заземлювальний дріт материнської плати під час тіста та спалити материнську плату.
●Під час вимірювання високочастотних і високовольтних сигналів необхідно використовувати щупи 100X (наприклад, ультразвукові зварювальні апарати, машини для ультразвукового очищення тощо) або навіть 1000X (наприклад, високовольтні кінці високочастотних трансформаторів, індукційні резонансні котушки плити тощо)

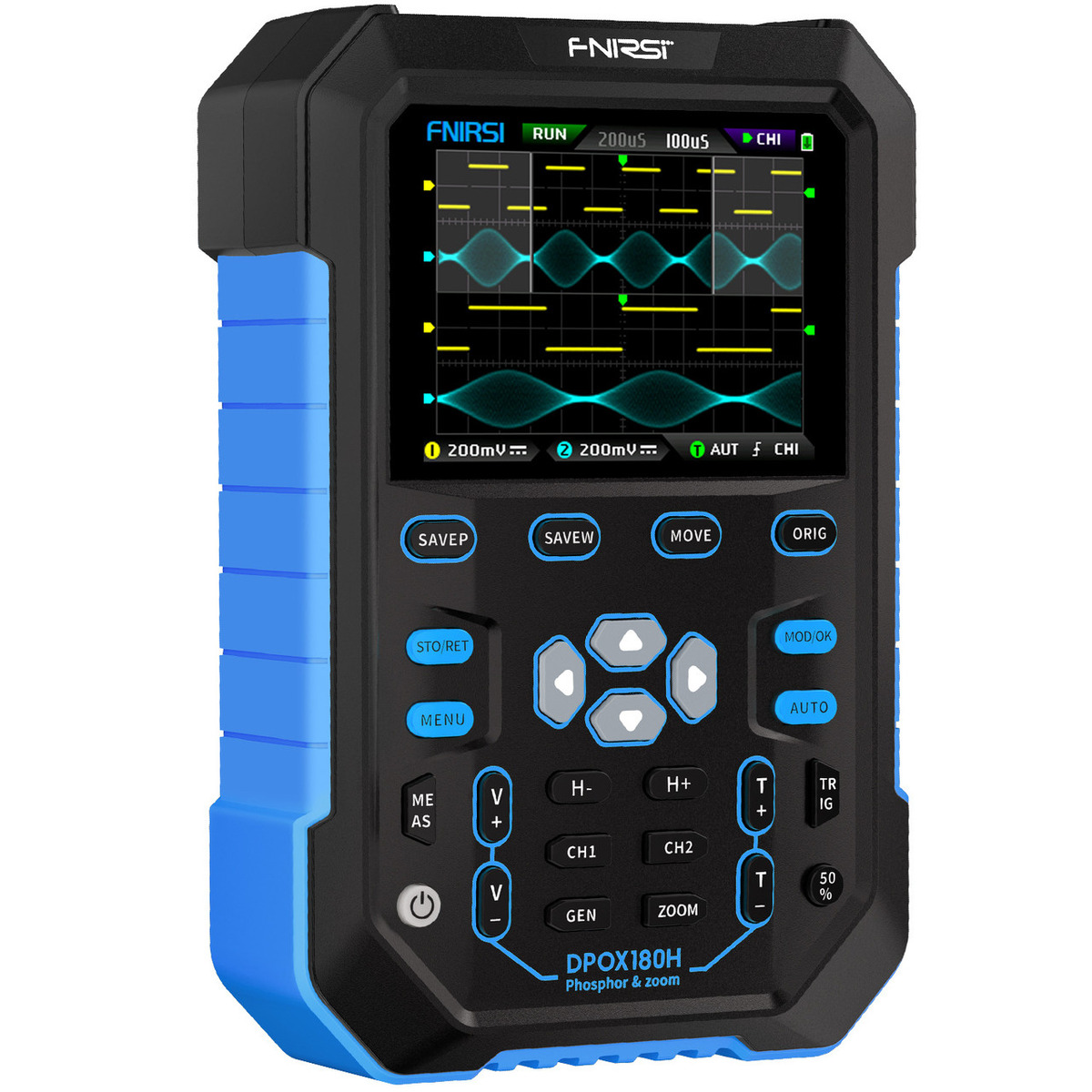

FNIRSI DPOX180H V.2 — це портативний двоканальний осцилограф нового покоління, створений для точного аналізу сигналів у польових умовах, майстерні, лабораторії або сервісному центрі. Пристрій поєднує компактний форм-фактор, сучасну електронну начинку та технологію цифрового люмінофора, що забезпечує більш наочне відображення сигналів і допомагає швидше виявляти перехідні процеси, перешкоди та аномалії.
Завдяки продуманій конструкції та двоканальній архітектурі осцилограф дозволяє одночасно спостерігати та порівнювати два сигнали, що особливо важливо під час діагностики електронних схем, налагодження пристроїв, ремонту побутової техніки, автомобільної електроніки та вбудованих систем. FNIRSI DPOX180H V.2 стане практичним інструментом як для професіоналів, так і для радіоаматорів, яким потрібна мобільність, точність і зручність у роботі.
Технологія цифрового люмінофора покращує візуалізацію сигналу, роблячи картину на екрані більш інформативною. Це дає змогу ефективніше аналізувати форму хвилі, відстежувати рідкісні події та оцінювати стабільність роботи електронних компонентів. Прилад допомагає швидко орієнтуватися в параметрах сигналу та скорочує час на вимірювання й пошук несправностей.
Переваги FNIRSI DPOX180H V.2:
- Два канали вимірювання для одночасного контролю кількох сигналів.
- Портативний формат, зручний для виїзної діагностики та роботи в обмеженому просторі.
- Цифровий люмінофор для більш чіткого та інформативного відображення осцилограм.
- Широкі можливості застосування — від ремонту електроніки до навчання та професійних вимірювань.
- Зручний інтерфейс, що полегшує налаштування та щоденне використання.
Осцилограф стане надійним рішенням для діагностики аналогових і цифрових схем, перевірки джерел живлення, дослідження імпульсних сигналів, тестування датчиків і модулів керування. Компактність пристрою дозволяє легко брати його із собою, а функціональність робить його універсальним інструментом для щоденної технічної роботи.
Якщо вам потрібен портативний двоканальний осцилограф із сучасною візуалізацією сигналів, зручним керуванням і широкими можливостями для вимірювань, FNIRSI DPOX180H V.2 стане вдалим вибором для точного контролю, аналізу та налаштування електронних систем.
