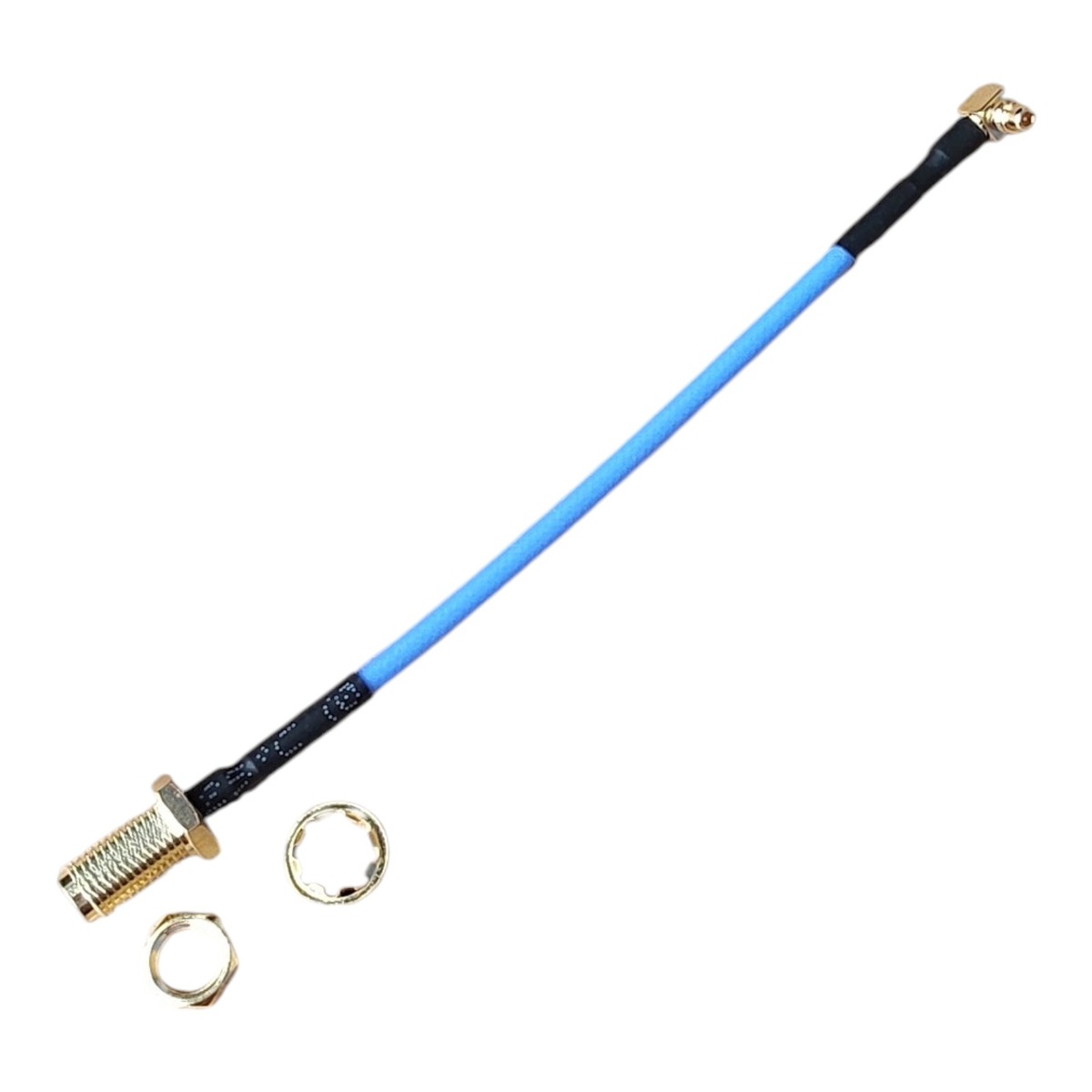

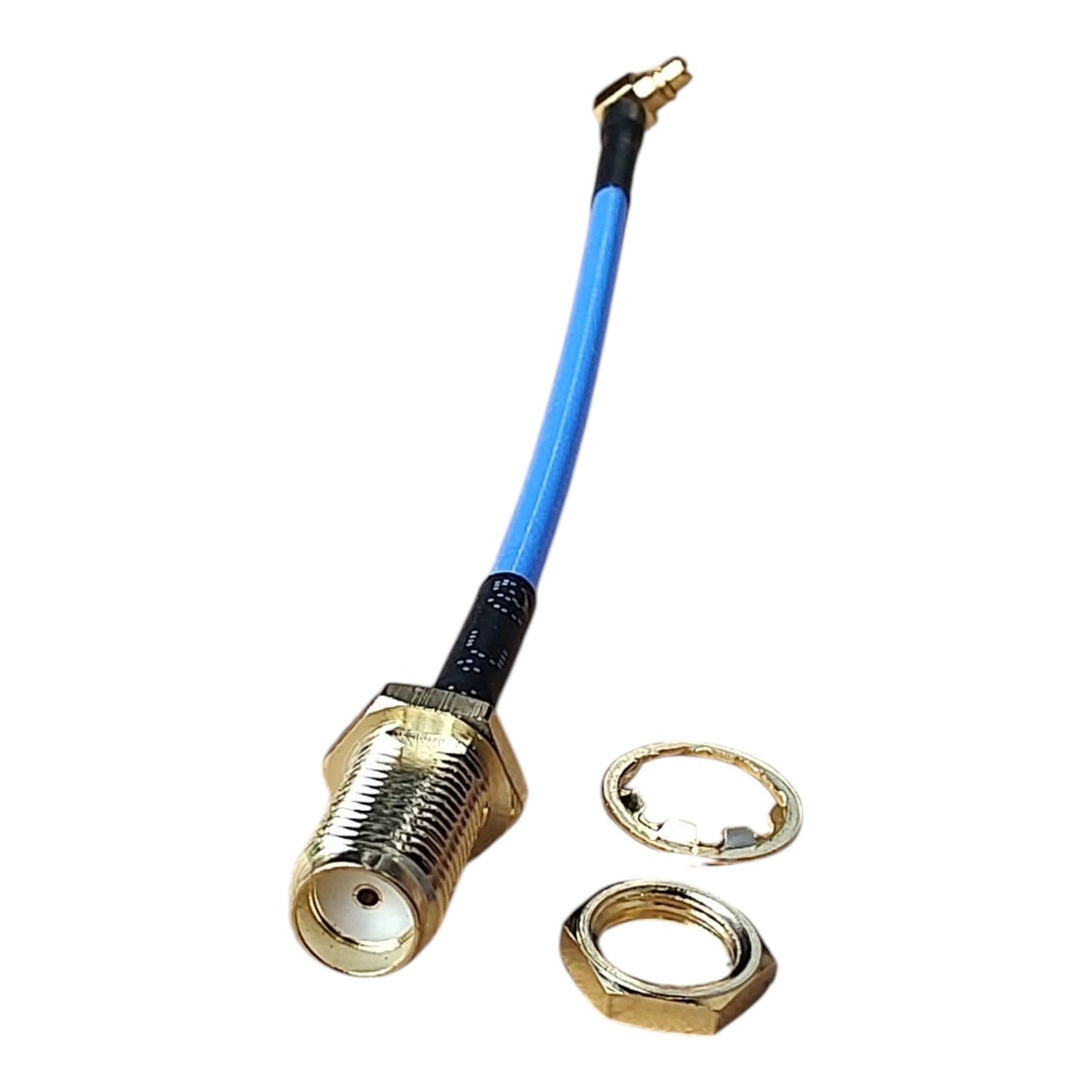

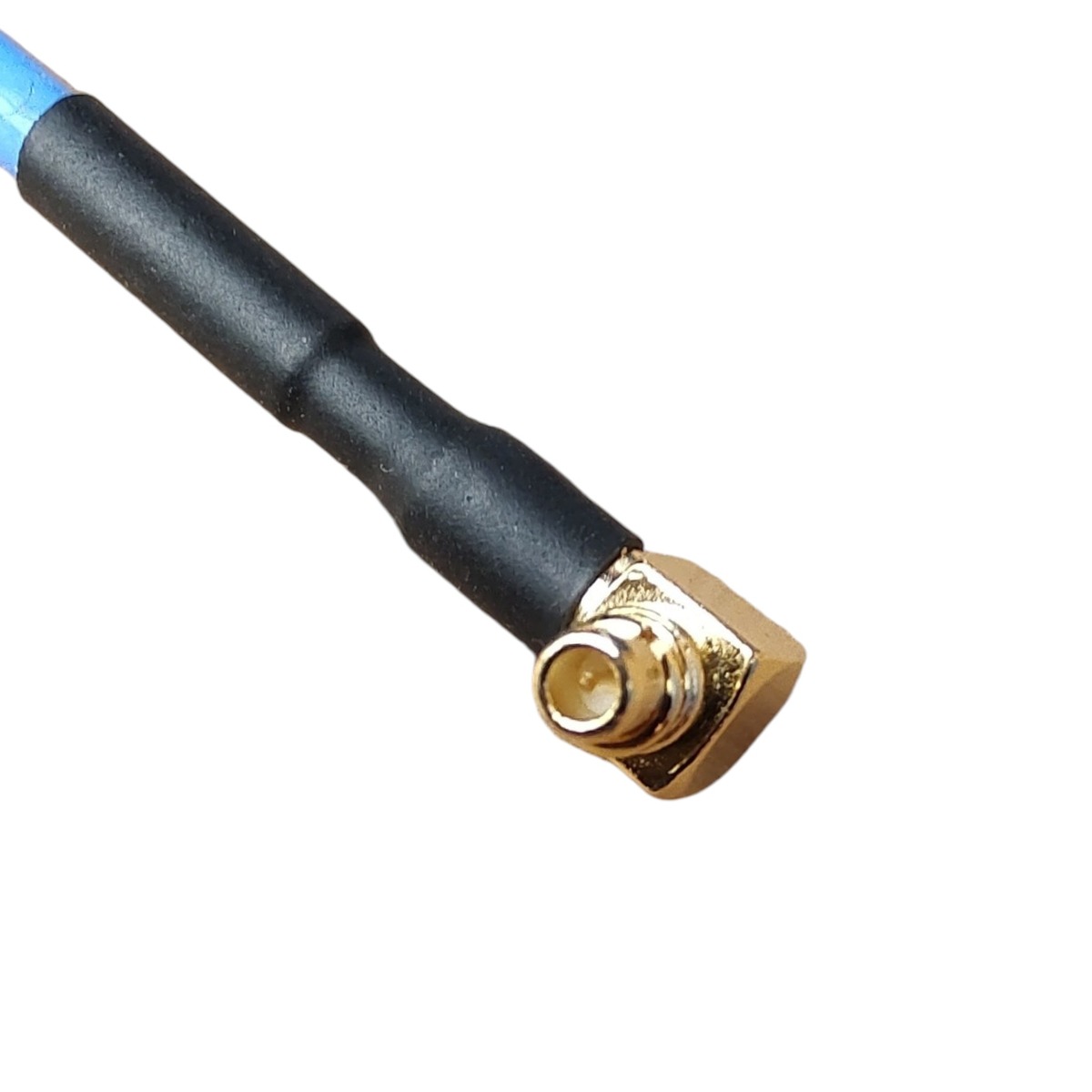

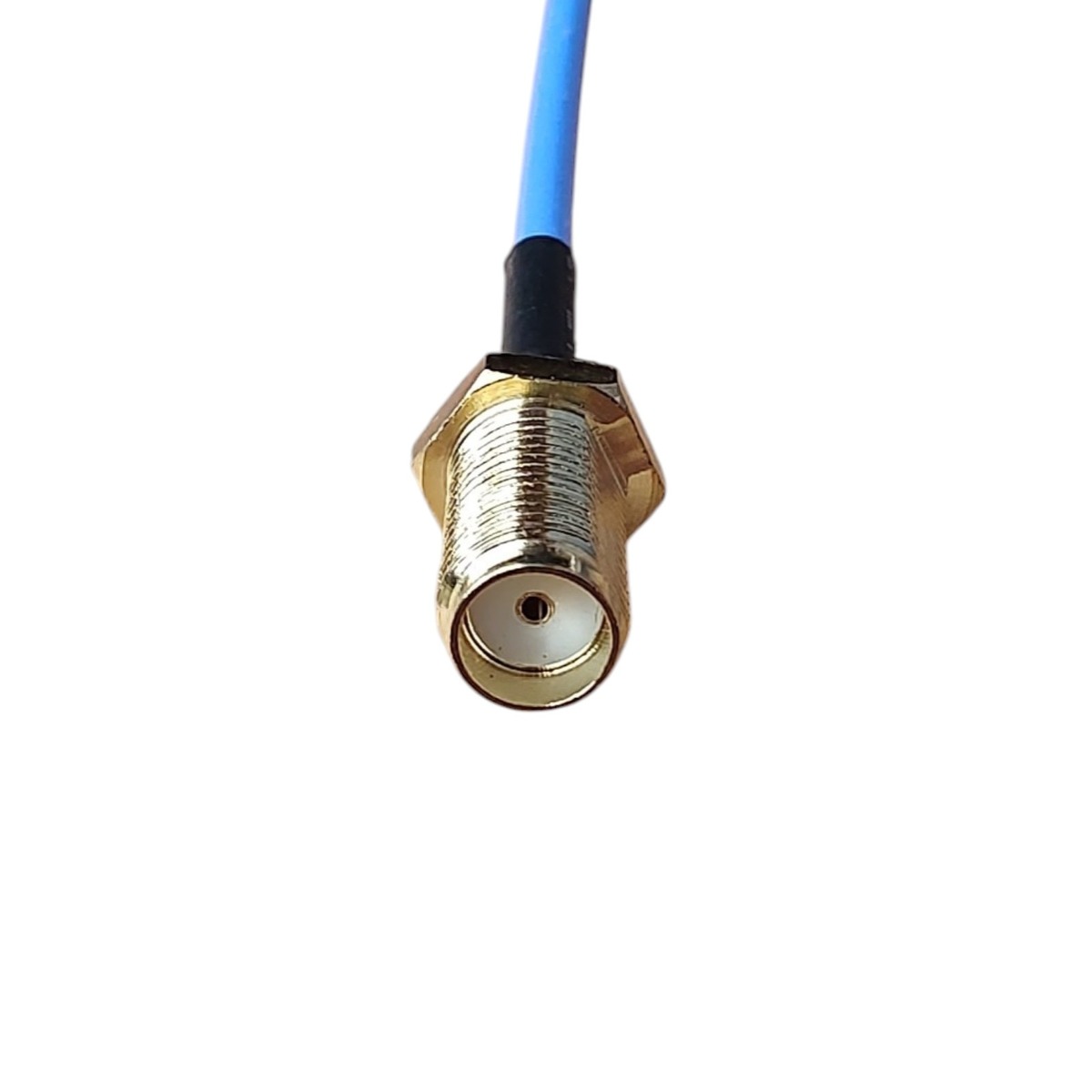

Пігтейл (перехідник) SMA-Female - MMCX-Male кутовий гнучкий кабель TFLEX-405 SS405 довжиною 10 см
Параметри конструкції кабелю
- Внутрішній провідник - посріблена мідь SC, 0.52 мм
- Ізоляційний шар - PTFE (політетрафторетилен), 1.65 мм
- Зовнішній провідник - обгорнута посріблена мідна смужка, 1.80 мм
- Зовнішній провідник - мідь росочена оловом, 2.20 мм
- Зовнішня ізоляція - FEP (фторетиленполіпропілен), 2.65 мм
Параметри механічних та електричних характеристик
- Імпеданс 50 Ohms
- Ємність 95 PF/M
- Затримка 4.7 ns/m
- Максимальна робоча напруга 1.5 KVrms
- Швидкість 70 %
- Середньоквадратична напруга (KVrms) 1.5
- Постійна температура 150 °C
- Затухання екранування 18 ГГц (dB) 100
Затухання
| Частота, ГГц | Затухання, дБ/100м | Частота, ГГц | Затухання, дБ/100м |
|---|---|---|---|
| 0.01 | 6.3 | 1 | 66.8 |
| 0.05 | 14.2 | 1.2 | 73.6 |
| 0.1 | 20.3 | 1.4 | 79.9 |
| 0.15 | 24.9 | 1.5 | 83 |
| 0.2 | 28.9 | 1.6 | 85.9 |
| 0.3 | 35.6 | 1.8 | 91.5 |
| 0.4 | 41.3 | 1.9 | 94.2 |
| 0.45 | 43.9 | 2 | 96.9 |
| 0.5 | 46.4 | 3 | 120.8 |
| 0.6 | 51.1 | 5 | 160.5 |
| 0.8 | 59.4 | 7.5 | 202.1 |
| 0.85 | 61.3 | 10 | 238.7 |
| 0.9 | 63.2 | 12.5 | 172.1 |
| 0.95 | 65 | 18 | 338.6 |
