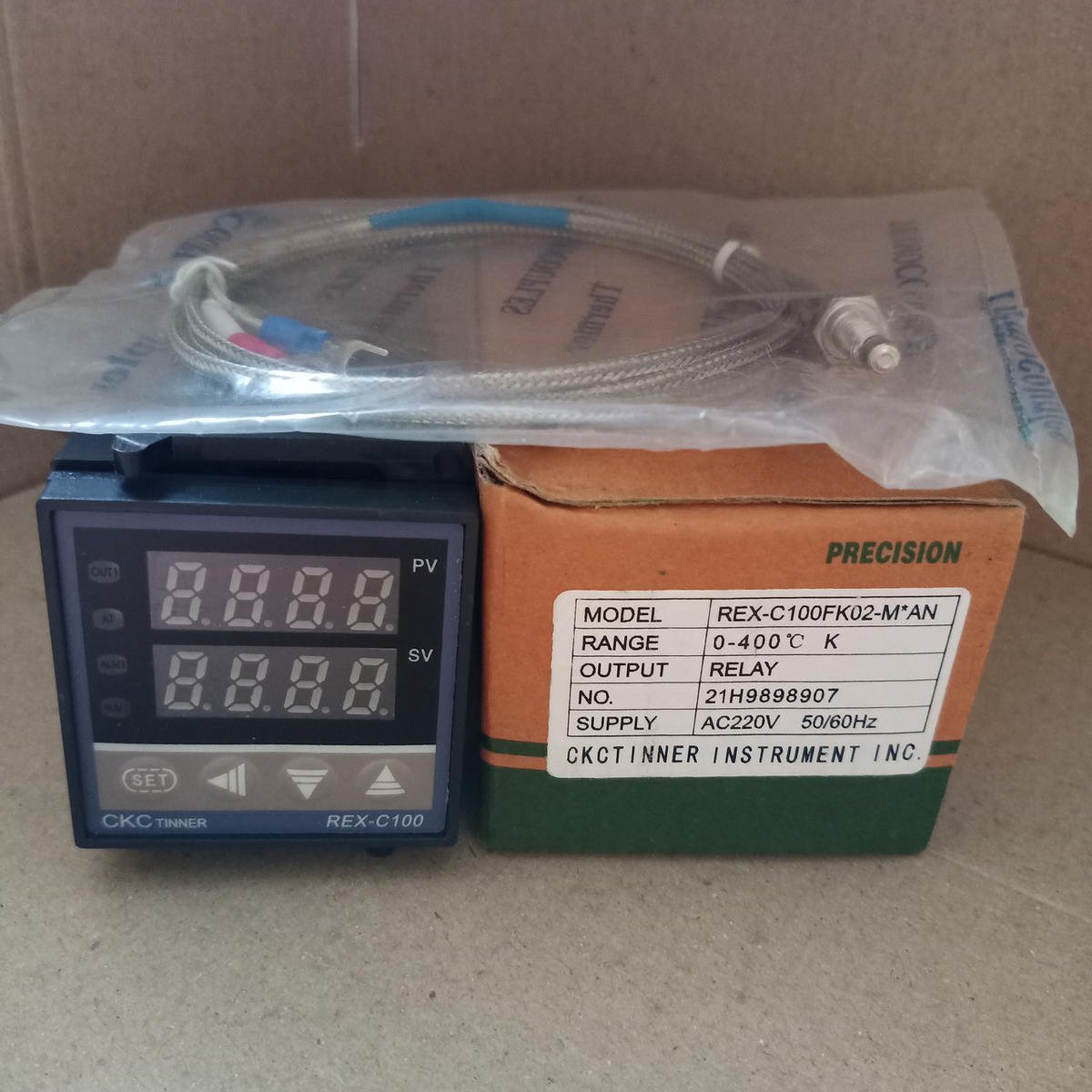

PID-ТЕРМОКОНТРОЛЕР 0-999°C ( ПІД Контролер температури ) REX-C100FK02-M*DA РЕЛЕЙНИЙ ВИХІД

Одноканальний ПІД термоконтролер REX-C100

Характеристики :


• Колір: чорний
• Довжина кабелю: 1M
• Діаметр датчика: 4.5 mm
• Внутрішня ізоляція: Скловолокно
• Зовнішнє екранування: Ізоляція з екрануванням

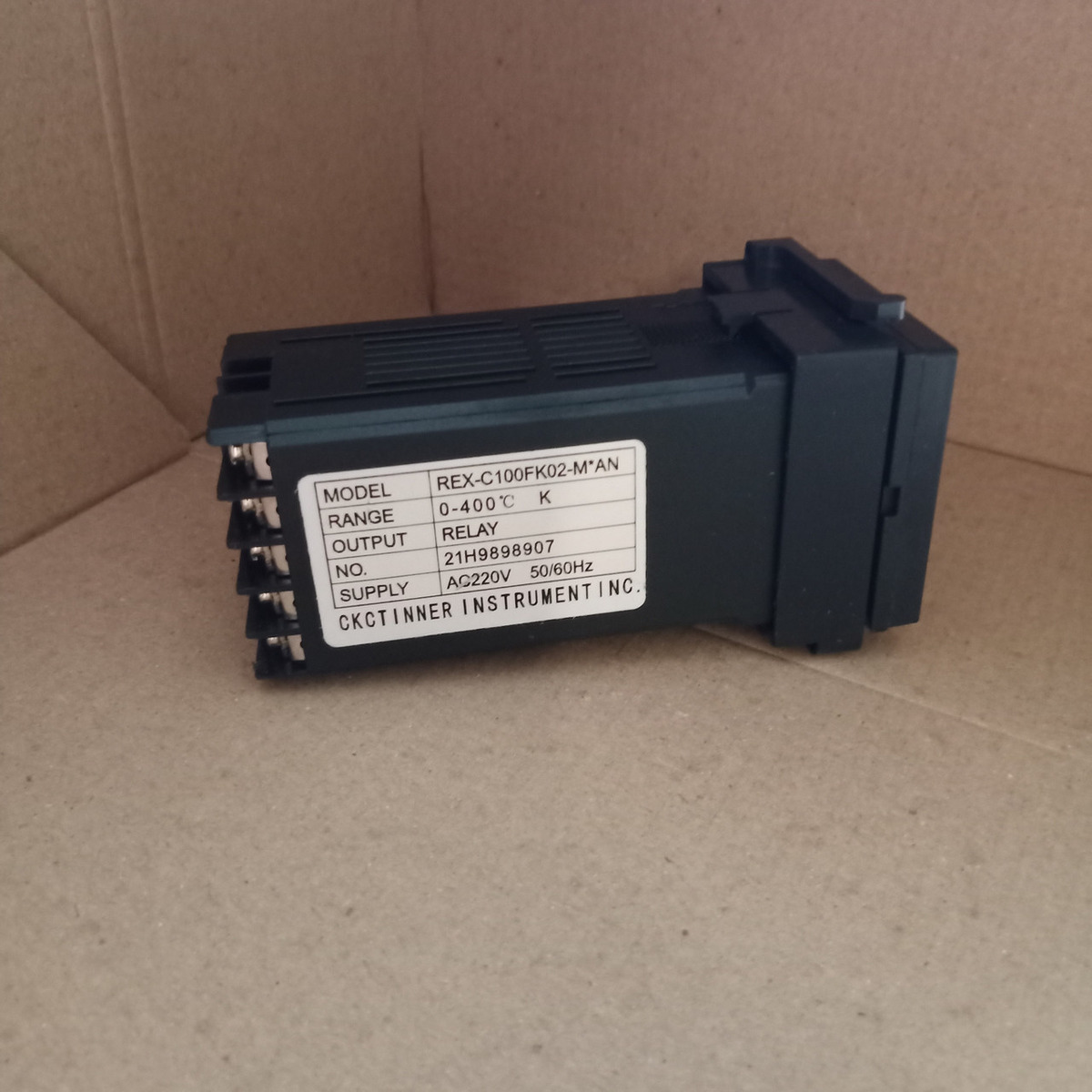

• Розміри: 48мм * 48мм * 110мм
• Дозвіл: 14 біт
• Цикл вибірки: 0,5 сек
• Значення процесу (PV), Установка значення (SV)
• LED індикація вихід, сигналізації і самонастроювання
• Встановлення PIN-коду (для ON / OFF, дискретності і ПІД безперервний PID)
• Функція завантаження
• Релейний вихід: 250V AC 3A (резистивне навантаження)
• Функція виходу сигналу тривоги: 1
• вихід: 250V AC 3A (резистивне навантаження)
• Значення параметра (SV): ідентичний діапазон вимірювання (PV)
• пропорційна стрічка (P): 0 ~ повний діапазон (ВКЛ / ВИКЛ управління при 0)
• Діапазон робочих температур: від 0 до 800 °
• Опір ізоляції: 1500V AC / хв
• Споживана потужність: 10 ВА

Налаштування приладу
Прилад може знаходитися або в режимі «Робота», або в режимі «Налаштування».
В режимі «Робота» прилад виробляє вимірювання і регулювання у відповідності з заданими параметрами. У цьому режимі також можна змінювати значення уставки регулювання. Режим «Налаштування» служить для завдання параметрів.

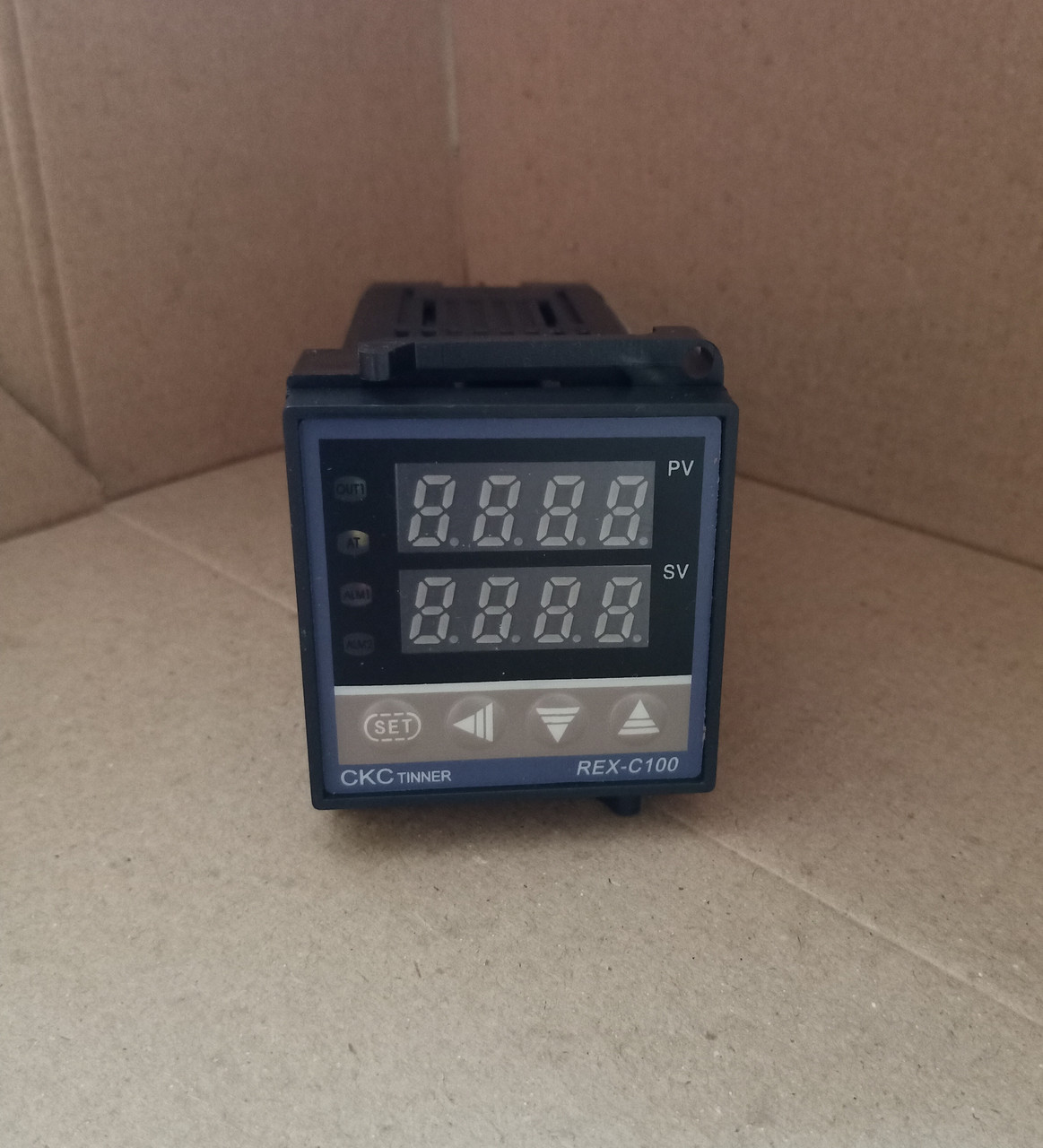

Призначення індикатора	В режимі «Робота»	В режимі «Налаштування»
Верхній (PV, червоний)	Виміряне значення	Найменування параметра
Нижній (SV, зелений)	Значення уставки регулювання	Значення параметра



Призначення світлодіодів
OUT1	Індикатор спрацьовування керуючого виходу
AT	Індикатор режиму автоматичного настроювання ПІД-регулятора
ALM1	Індикатор спрацьовування аварійного виходу



Призначення клавіш
[<]	Перемикання між розрядами числа
[^]	Збільшення значення обраного розряду
[v]	Зменшення значення обраного розряду
[SET]	Вибір режиму/перебір параметрів/підтвердження налаштування значення обраного параметра

Завдання уставки керуючого виходу SV в режимі «Робота»
Натиснути [SET] – індикатор SV почне блимати. Стрілкою вибрати потрібний розряд числа, стрілками [^] і [v] встановити потрібне значення. Знову натиснути [SET] – індикатор SV перестане блимати. Уставка задана.

Порядок налаштування
Натиснути [SET] і утримувати приблизно 3 с. На індикаторі PV з'явиться AL1. Відпустити [SET]. Перехід від параметра до параметру здійснюється клавішею [SET], налаштування значення обраного параметра – клавішами-стрілками. Підтвердження параметра значення параметра – клавішею [SET].

Таблиця налаштувань


Назва параметра на дисплеї PV	Призначення параметра	Діапазон зміни	Заводська налаштуван	Примітка
Al1	Значення аварійної уставки, °З	0-400°С		Задає перевищення виміряної величини відносно уставки керуючого виходу, °З
АГU	Режим автонастройки ПИДрегулятора	0 – ручна настроювання, 1 – автоматична настройка	0
P	Константа пропорційності	0-400°С	30	0 – позиційне регулювання (вкл/викл)
I	Час інтегрування, з	0-3600	240	0 – немає інтегрування
d	Час диференціювання, з	0-3600	60	0 – нет дифференцирования
Ar	Опорное значение		25	В режиме ручной настройки ПИДрегулятора не работает, в режиме автонастройки устанавливается автоматически
Г	Период ШИМ управляющего выхода	0-100 с	0
оН	Значение зоны нечувствительности при  позиционном регулировании	1-100°С	2
SC	Коррекция измеренного значения (вертикальный сдвиг	±200°С	0
LCK	Защита данных	0000-0111	0	0000 – все параметры доступны для изменения; 0001 – изменить можно только уставки SV и AL1; 0011 - изменить можно только SV; 0111 – ничего изменить нельз

•

  Вихід з режиму «Настройка» і перехід назад в режим «Робота» здійснюється або натисканням і утримуванням [SET] протягом 3 с, або автоматично через 30 с бездіяльності.

PID-термоконтролер REX-C100FK02-M*DA — надійний цифровий пристрій для точного контролю та підтримання температури в діапазоні від 0 до 999°C. Завдяки використанню ПІД-регулювання контролер забезпечує стабільну роботу нагрівальних систем, мінімізує температурні коливання та підвищує ефективність технологічних процесів.

Модель оснащена релейним виходом, що робить її практичним рішенням для керування різноманітним тепловим обладнанням у промисловості, майстернях, лабораторіях та побутових системах автоматизації. Контролер підходить для застосування у печах, екструдерах, термокамерах, інкубаторах, сушильних установках та іншому обладнанні, де потрібне точне підтримання заданої температури.

REX-C100FK02-M*DA має зручний цифровий дисплей для відображення поточного та заданого значення температури, а також просте налаштування основних параметрів. Компактний корпус дозволяє легко інтегрувати пристрій у щитове або панельне обладнання.

Переваги PID-термоконтролера REX-C100FK02-M*DA:

• широкий температурний діапазон: від 0 до 999°C;
• точне ПІД-регулювання: стабільне підтримання температури без значних відхилень;
• релейний вихід: зручне керування нагрівальними елементами та виконавчими пристроями;
• цифрова індикація: наочне відображення робочих параметрів;
• універсальне застосування: для промислових і побутових систем терморегулювання;
• компактний формат: зручний монтаж у панель керування.

Цей ПІД контролер температури стане оптимальним вибором для тих, хто шукає ефективний, точний і довговічний пристрій для автоматичного керування температурними процесами. REX-C100FK02-M*DA поєднує функціональність, простоту експлуатації та високу точність, що особливо важливо для стабільної роботи обладнання.
