Передоплата онлайнОдноканальний ПІД регулятор REX-C100
Характеристики :
- Колір: чорний
- Розміри: 48мм * 48мм * 110мм
- Дозвіл: 14 біт
- Цикл вибірки: 0,5 сек
- Значення процесу (PV), Установка значення (SV)
- LED індикація вихід, сигналізації і самонастроювання
- Встановлення PIN-коду (для ON / OFF, дискретності і ПІД безперервний PID)
- Функція автоматичного налаштування
- Релейний вихід: 250V AC 3A (резистивне навантаження)
- Функція виходу сигналу тривоги: 1
- Значення параметра (SV): ідентичний діапазон вимірювання (PV)
- пропорційна стрічка (P): 0 ~ повний діапазон (ВКЛ / ВИКЛ управління при 0)
- Діапазон робочих температур: від -199 до 1370 °
- Опір ізоляції: 1500V AC / хв
- Споживана потужність: 10 ВА
Налаштування приладу
Прилад може знаходитися або в режимі «Робота», або в режимі «Налаштування».
В режимі «Робота» прилад виробляє вимірювання і регулювання у відповідності з заданими параметрами. У цьому режимі також можна змінювати значення уставки регулювання. Режим «Налаштування» служить для завдання параметрів.

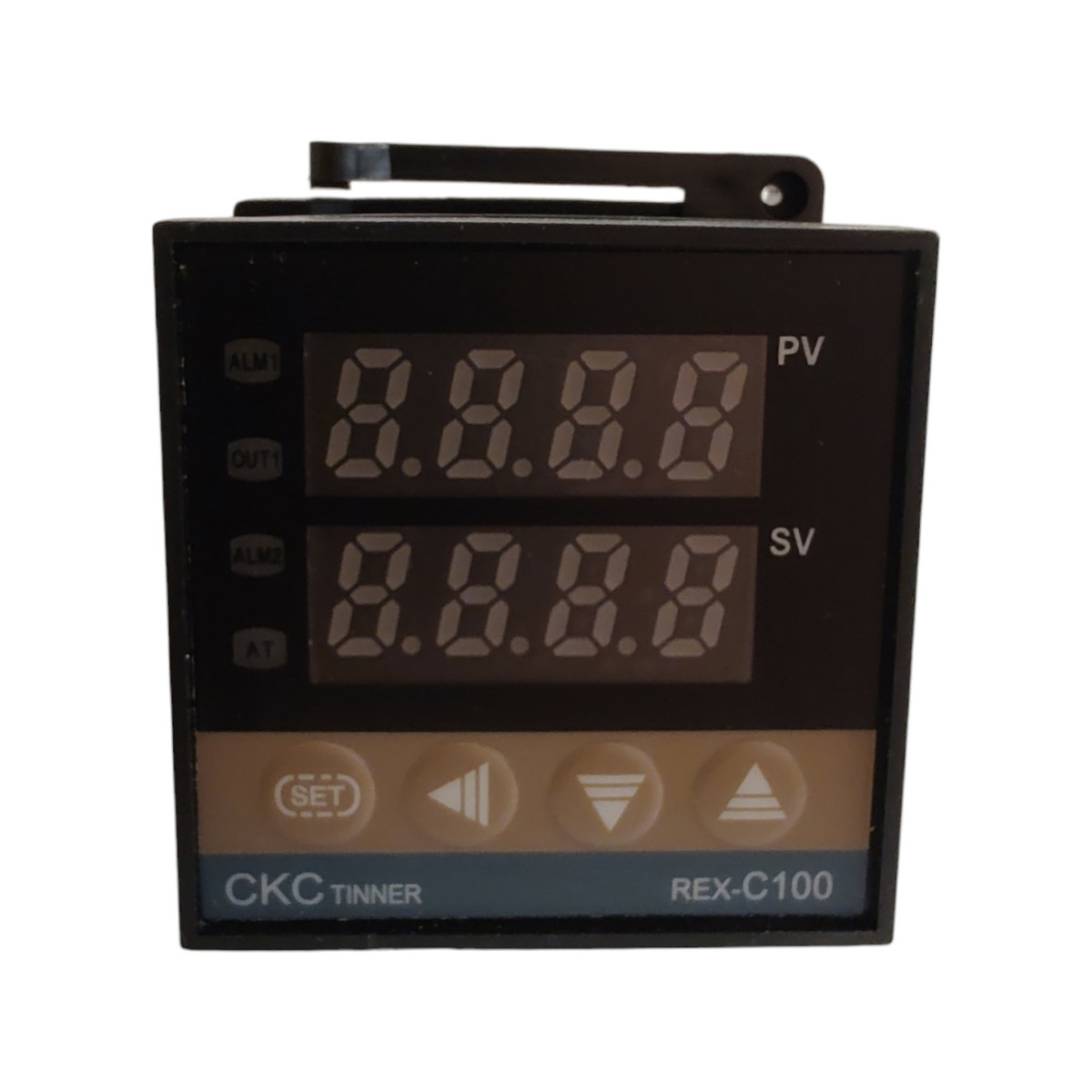

| Призначення індикатора | В режимі «Робота» | В режимі «Налаштування» |
| Верхній (PV, червоний) | Виміряне значення | Найменування параметра |
| Нижній (SV, зелений) | Значення уставки регулювання | Значення параметра |
| Призначення світлодіодів | |
| OUT1 | Індикатор спрацьовування керуючого виходу |
| AT | Індикатор режиму автоматичного настроювання ПІД-регулятора |
| ALM1 | Індикатор спрацьовування аварійного виходу |
| Призначення клавіш | |
| [<] | Перемикання між розрядами числа |
| [^] | Збільшення значення обраного розряду |
| [v] | Зменшення значення обраного розряду |
| [SET] | Вибір режиму/перебір параметрів/підтвердження налаштування значення обраного параметра |
Завдання уставки керуючого виходу SV в режимі «Робота»
Натиснути [SET] – індикатор SV почне блимати. Стрілкою вибрати потрібний розряд числа, стрілками [^] і [v] встановити потрібне значення. Знову натиснути [SET] – індикатор SV перестане блимати. Уставка задана.
Порядок налаштування
Натиснути [SET] і утримувати приблизно 3 с. На індикаторі PV з'явиться AL1. Відпустити [SET]. Перехід від параметра до параметру здійснюється клавішею [SET], налаштування значення обраного параметра – клавішами-стрілками. Підтвердження параметра значення параметра – клавішею [SET].
Таблиця налаштувань
| Назва параметра на дисплеї PV | Призначення параметра | Діапазон зміни | Заводська налаштуван | Примітка |
| Al1 | Значення аварійної уставки, °З | 0-400°С | Задає перевищення виміряної величини відносно уставки керуючого виходу, °З | |
| АГU | Режим автонастройки ПИДрегулятора | 0 – ручна настроювання, 1 – автоматична настройка | 0 | |
| P | Константа пропорційності | 0-400°С | 30 | 0 – позиційне регулювання (вкл/викл) |
| I | Час інтегрування, з | 0-3600 | 240 | 0 – немає інтегрування |
| d | Час диференціювання, з | 0-3600 | 60 | 0 – нет дифференцирования |
| Ar | Опорное значение | 25 | В режиме ручной настройки ПИДрегулятора не работает, в режиме автонастройки устанавливается автоматически | |
| Г | Период ШИМ управляющего выхода | 0-100 с | 0 | |
| оН | Значение зоны нечувствительности при позиционном регулировании | 1-100°С | 2 | |
| SC | Коррекция измеренного значения (вертикальный сдвиг | ±200°С | 0 | |
| LCK | Защита данных | 0000-0111 | 0 | 0000 – все параметры доступны для изменения; 0001 – изменить можно только уставки SV и AL1; 0011 - изменить можно только SV; 0111 – ничего изменить нельз |
Вихід з режиму «Настройка» і перехід назад в режим «Робота» здійснюється або натисканням і утримуванням [SET] протягом 3 с, або автоматично через 30 с бездіяльності.

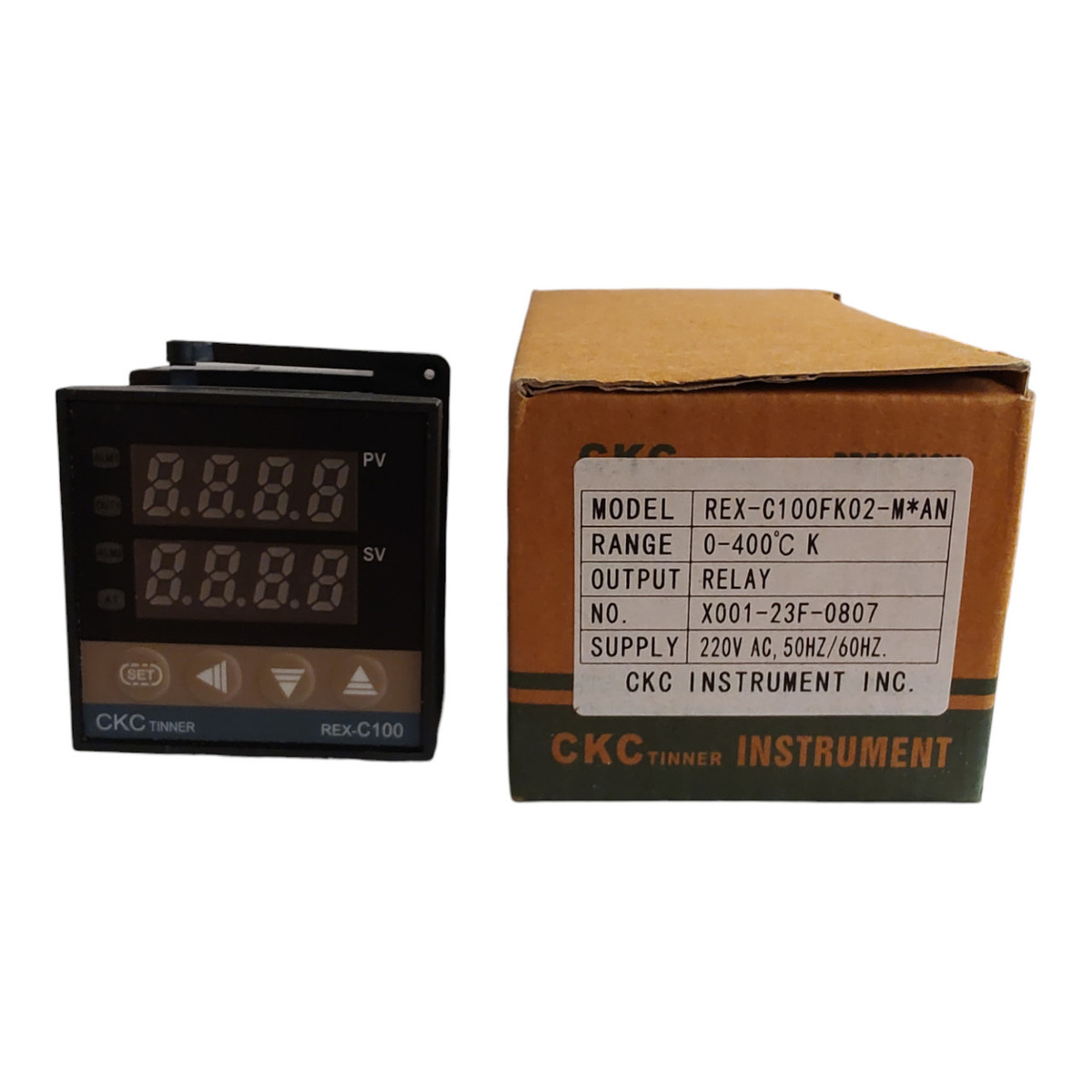

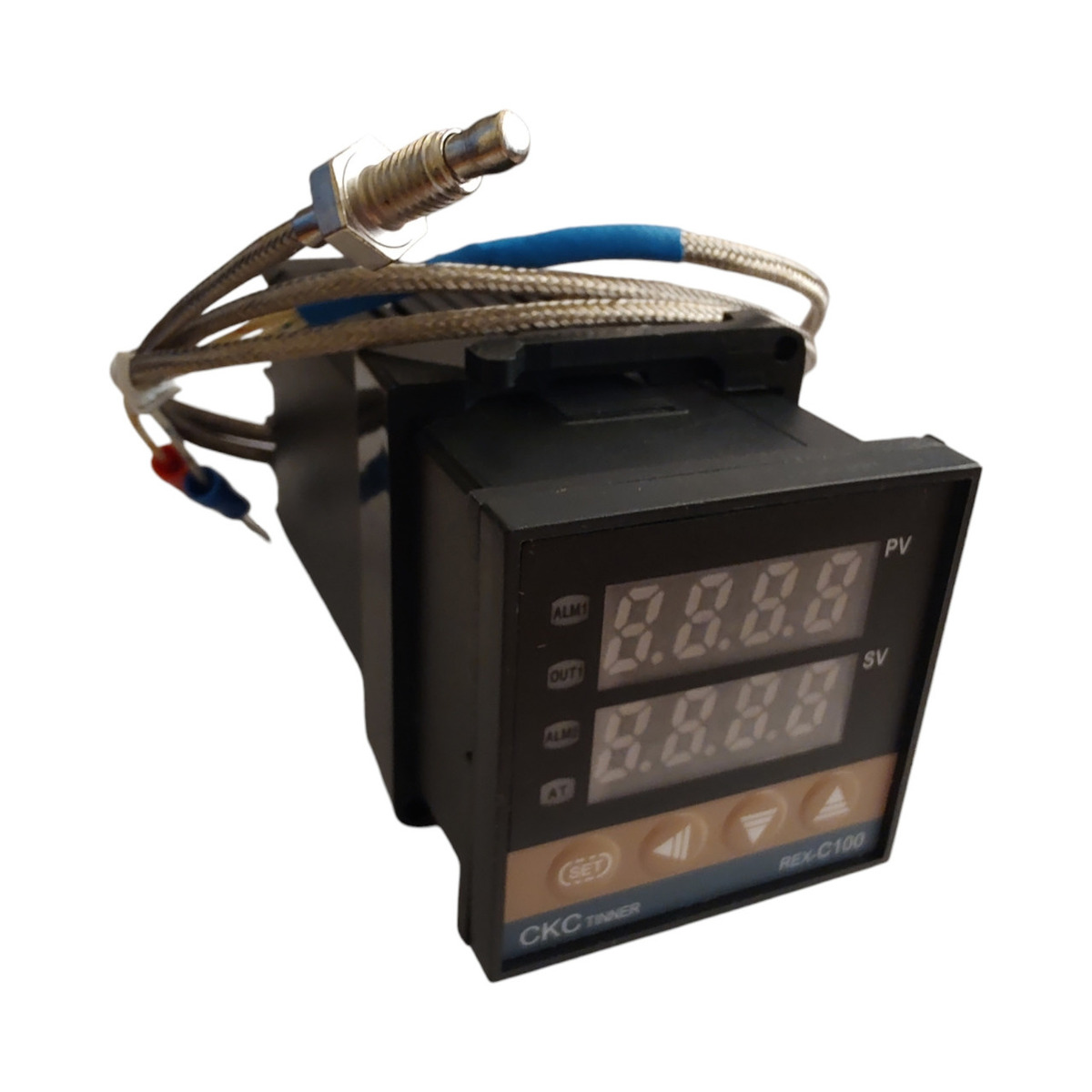

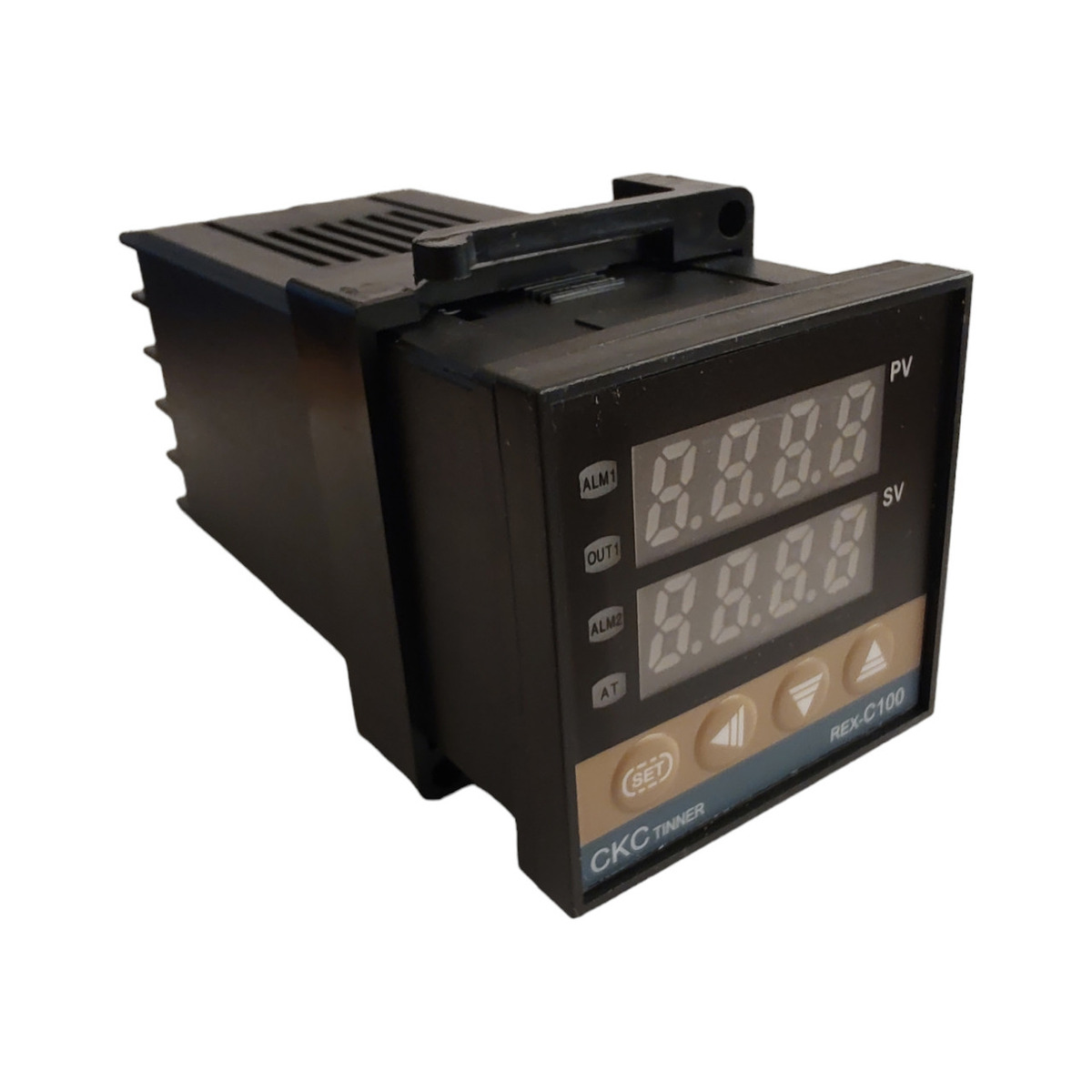

PID-термоконтролер REX-C100FK02-M*AN — це функціональний ПІД-терморегулятор повної версії, призначений для точного контролю температури в широкому діапазоні від -199 до 1370°C. Пристрій поєднує високу стабільність роботи, зручність налаштування та надійний релейний вихід, що робить його чудовим рішенням для промислового обладнання, лабораторних систем, термопечей, інкубаторів, сушильних камер та інших систем автоматичного регулювання температури.
Завдяки застосуванню PID-алгоритму регулювання, контролер забезпечує точне підтримання заданої температури з мінімальними відхиленнями. Це дозволяє підвищити ефективність технологічних процесів, знизити перевитрати енергії та покращити якість кінцевого результату. Модель REX-C100FK02-M*AN стане оптимальним вибором для тих, хто шукає надійний терморегулятор для професійного або напівпрофесійного використання.
Контролер має компактний корпус, зручну панель керування та цифрову індикацію, що спрощує експлуатацію і дає змогу швидко контролювати поточні параметри. Широкий температурний діапазон відкриває можливості для використання з різними типами нагрівальних систем та температурних процесів.
Основні переваги PID-термоконтролера REX-C100FK02-M*AN:
- широкий діапазон вимірювання та регулювання температури: -199~1370°C;
- точне автоматичне регулювання завдяки PID-контролю;
- надійний релейний вихід для керування навантаженням;
- підходить для різних сфер застосування — від виробництва до майстерень;
- зручне налаштування та простий контроль параметрів;
- повна версія пристрою для розширених можливостей керування температурою.
PID-терморегулятор REX-C100FK02-M*AN допомагає підтримувати стабільний температурний режим у системах, де важлива точність, повторюваність і безперервність роботи. Це практичне та ефективне рішення для модернізації обладнання або створення нових систем термоконтролю.
Якщо вам потрібен надійний цифровий термоконтролер з широким температурним діапазоном, PID-регулюванням та релейним виходом, REX-C100FK02-M*AN стане вдалим вибором для стабільної та точної роботи у щоденних завданнях.
