Однофазні реле керовані напругою SSR-60DA
Твердотільні напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп, зварювальних агрегатів та інших пристроїв із резистивним типом навантаження й робочою напругою від 24 до 480 В змінного струму. Для комутації індуктивного навантаження (наприклад, електродвигун) необхідно мати 5-8-кратний запас за струмом. У разі великих навантажень використовувати радіатор охолодження, якщо потрібно з кулером.

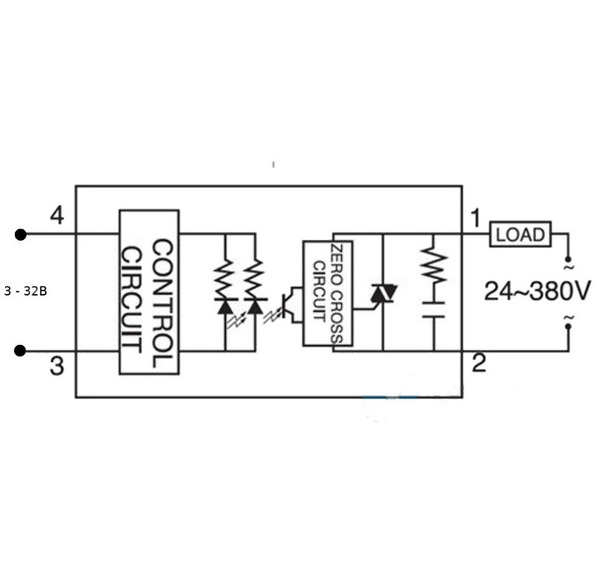

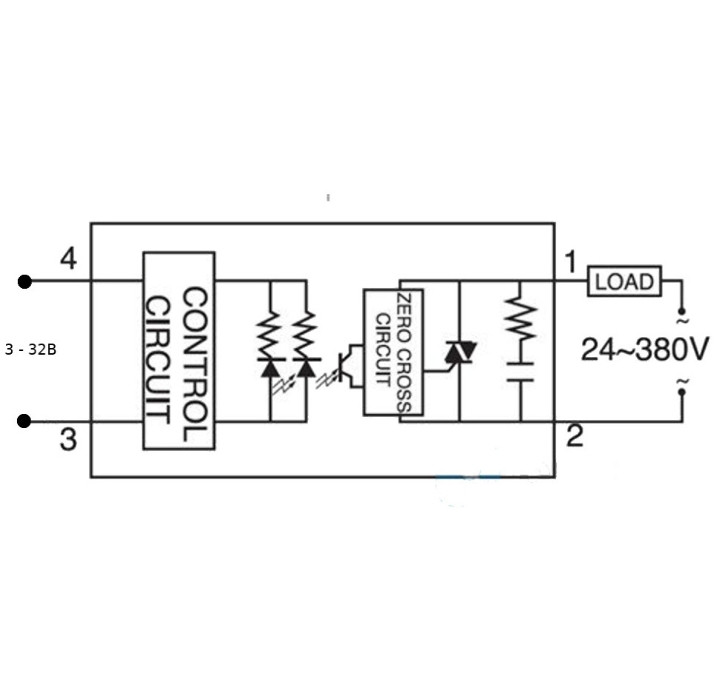

Реле, керовані рівнем напруги, дають змогу вмикати/вимкнення навантаження завдяки подаванню або зняття номінального керівного сигналу: Метод керування: «комутація під час переходу струму через нуль».
На відміну від звичайних електромеханічних, твердотільне реле не має механічних частин і контактів. Комутація ланцюгів навантаження відбувається безконтактно завдяки комутації вбудованих напівпровідникових елементів. Завдяки безконтактному перемикання напівпровідникове реле має такі переваги перед електромеханічним:
- немає іскор і електричної дуги під час комутації;
- істотно менший рівень електромагнітних перешкод;
- має істотно більший ресурс і не вимагає профілактичних робіт у процесі експлуатації;
- висока швидкодія;
— невеликі розміри та якісне тепловіддання.
Особливості серії SSR
опір ізоляції — понад 50 МОм за 500 В;
електрична міцність ізоляції вхід/вихід — 2,5 кВ;
маленька потужність керування — 7,5 мА * 12 В;
низький рівень випромінювання електромагнітних перешкод, що забезпечується застосованим методом комутації під час переходу струму через нуль;
висока перевантажувальна здатність за струмом (10Iном упродовж 1-го періоду) і за напругою (з демпфувальною схемою).
Технічні характеристики твердотільних реле з «комутацією під час переходу струму через нуль»:
Тип: (DC-AC)
Ном. керівна напруга: 3 ... 32 В DC
Напруга увімкнення/вимкнення: вмик. > 2.4 В/вимк. < 1 В
Струм спрацювання: 7.5 мА / 12 В
Метод керування: Комутація під час переходу струм через нуль
Ном. напруга навантаження: 24 ... 380 В AC
Падіння напруги: 1.6 В / 25 °С
Ном. струм навантаження: 60А (рекомендовано не більш ніж 30 А)
Макс. короткий час. струм: 550A
Струм витоку: 6 мА
Час відгуку: менш ніж 10 мс
Діелектрична міцність: більш ніж 2.5 кВ AC/1 хв
Опір ізоляції: понад 50 МОм / 500 В DC
Діапазон раб. температур: -20 °C... +80 °C

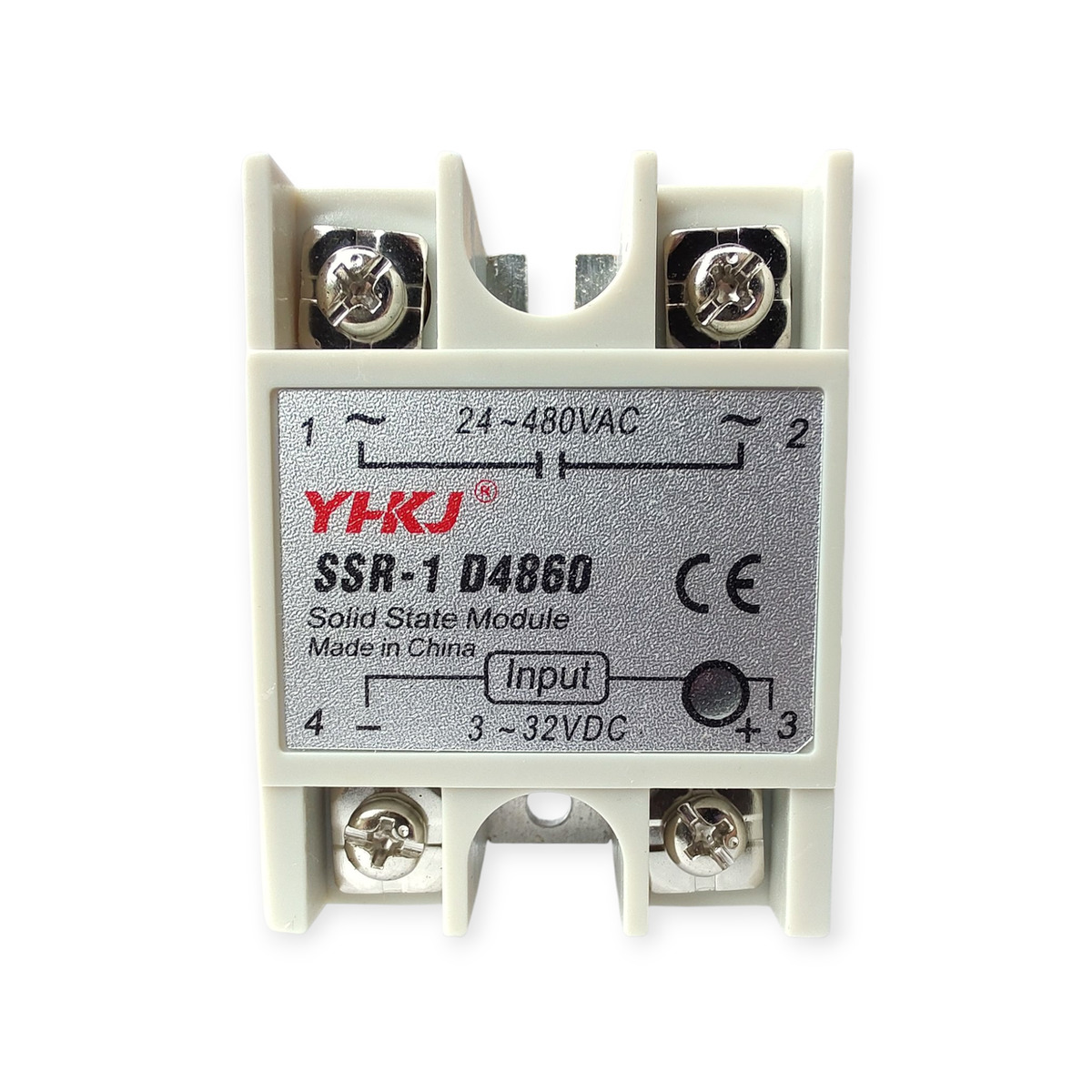

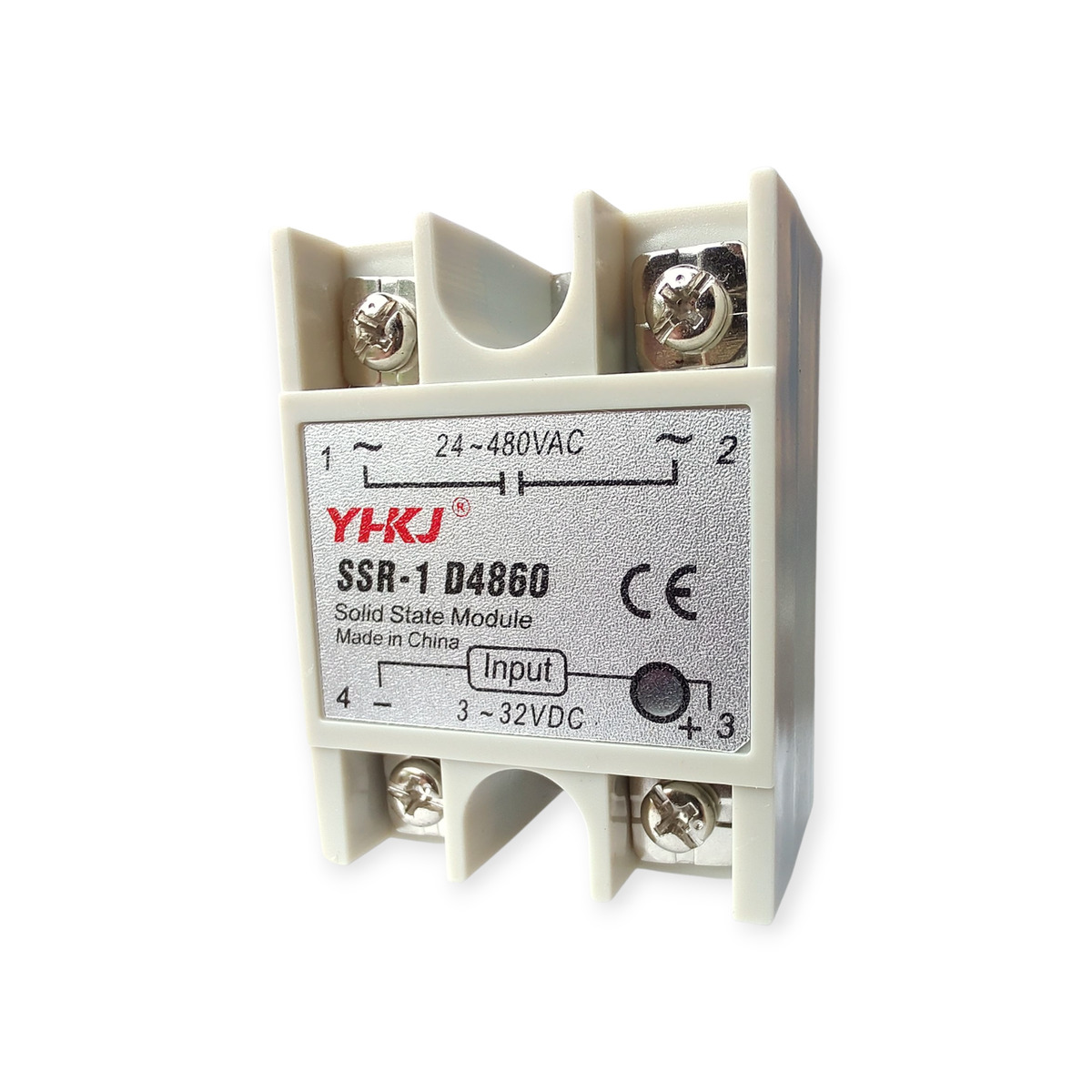

Однофазне твердотільне реле YHKJ SSR-1 D4860 — надійне рішення для безконтактного керування електричними навантаженнями в системах автоматики, промисловому обладнанні та різноманітних електротехнічних проєктах. Модель є аналогом Fotek SSR-60DA та належить до типу DC-AC, що робить її оптимальним вибором для керування змінним навантаженням за допомогою постійного сигналу.
Завдяки твердотільній конструкції реле забезпечує стабільну роботу без механічного зношування контактів, відзначається довговічністю, низьким рівнем шуму та високою швидкістю спрацювання. Це особливо важливо для систем, де потрібне часте перемикання, точність керування та підвищена надійність.
YHKJ SSR-1 D4860 підходить для використання у схемах керування нагрівальними елементами, освітленням, вентиляторами, електродвигунами та іншим обладнанням, що працює від мережі змінного струму. Компактний корпус дозволяє зручно інтегрувати реле в електрощити та автоматику різного рівня складності.
Переваги моделі:
- безконтактне перемикання без іскор і механічного зносу;
- стабільна та тиха робота в автоматизованих системах;
- сумісність із популярними рішеннями на кшталт Fotek SSR-60DA;
- висока надійність при тривалій експлуатації;
- зручність монтажу та підключення;
- ефективне керування AC-навантаженням від DC-сигналу.
Якщо вам потрібне практичне та довговічне твердотільне реле DC-AC для промислового або побутового застосування, YHKJ SSR-1 D4860 стане вдалим вибором для побудови безпечної та ефективної системи керування електроживленням.
