Однофазні реле керовані напругою SSR-100DA
Твердотільні напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп, зварювальних агрегатів та інших пристроїв із резистивним типом навантаження й робочою напругою від 24 до 480 В змінного струму. Для комутації індуктивного навантаження (наприклад, електродвигун) необхідно мати 5-8-кратний запас за струмом. У разі великих навантажень використовувати радіатор охолодження, якщо потрібно з кулером.
Реле, керовані рівнем напруги, дають змогу вмикати/вимкнення навантаження завдяки подаванню або зняття номінального керівного сигналу: Метод керування: «комутація під час переходу струму через нуль».
На відміну від звичайних електромеханічних, твердотільне реле не має механічних частин і контактів. Комутація ланцюгів навантаження відбувається безконтактно завдяки комутації вбудованих напівпровідникових елементів. Завдяки безконтактному перемикання напівпровідникове реле має такі переваги перед електромеханічним:
- немає іскри та електричної дуги під час комутації;
- істотно менший рівень електромагнітних перешкод;
- має істотно більший ресурс і не вимагає профілактичних робіт у процесі експлуатації;
- висока швидкодія;
— невеликі розміри та якісне тепловідведення.
Особливості серії SSR
опір ізоляції — понад 50 МОм за 500 В;
електрична міцність ізоляції вхід/вихід — 2,5 кВ;
маленька потужність керування — 7,5 мА * 12 В;
низький рівень випромінювання електромагнітних перешкод, що забезпечується застосованим методом комутації під час переходу струму через нуль;
висока перевантажувальна здатність за струмом (10Iном упродовж 1-го періоду) і за напругою (з демпфувальною схемою).
Технічні характеристики твердотільних реле з «комутацією під час переходу струму через нуль»:
Тип: (DC-AC)
Ном. напруга управління: 3 ... 32 VDC
Напруга увімкнення/вимкнення: вмик. > 2.4В / вимк. < 1В
Струм спрацьовування: 7.5мА / 12В
Метод керування: Комутація під час переходу струм через нуль
Ном. напруга навантаження: 24 ... 380В AC
Падіння напруги: 1.6 В / 25 °С
Ном. струм навантаження: 100А (рекомендовано не більш ніж 50А)
Струм витоку: 6 мА
Час відгуку: менш ніж 10 мс
Діелектрична міцність: більш ніж 2.5 кВ AC/1 хв
Опір ізоляції: понад 50 МОм / 500 В DC
Діапазон раб. температур: -20 °C... +80 °C

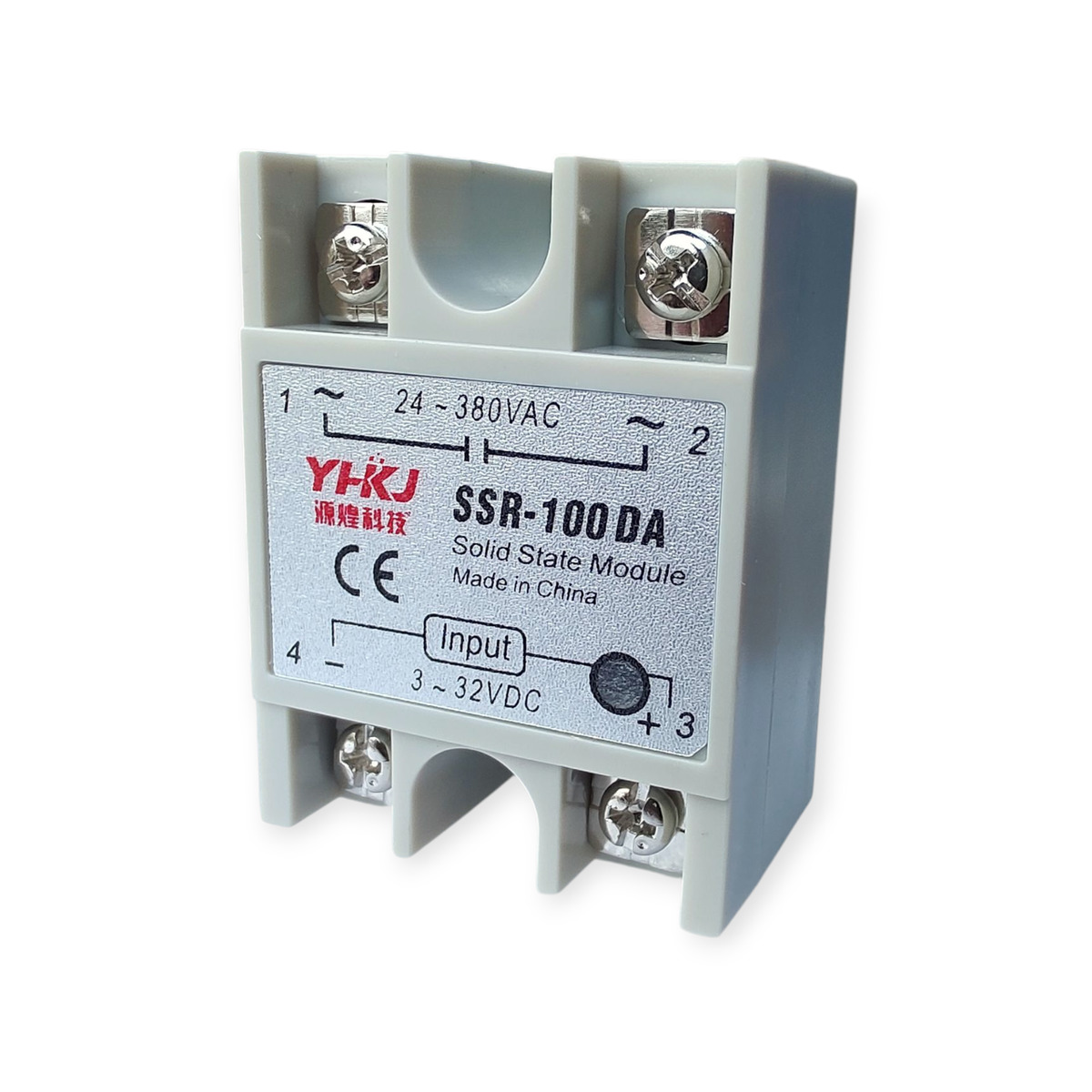

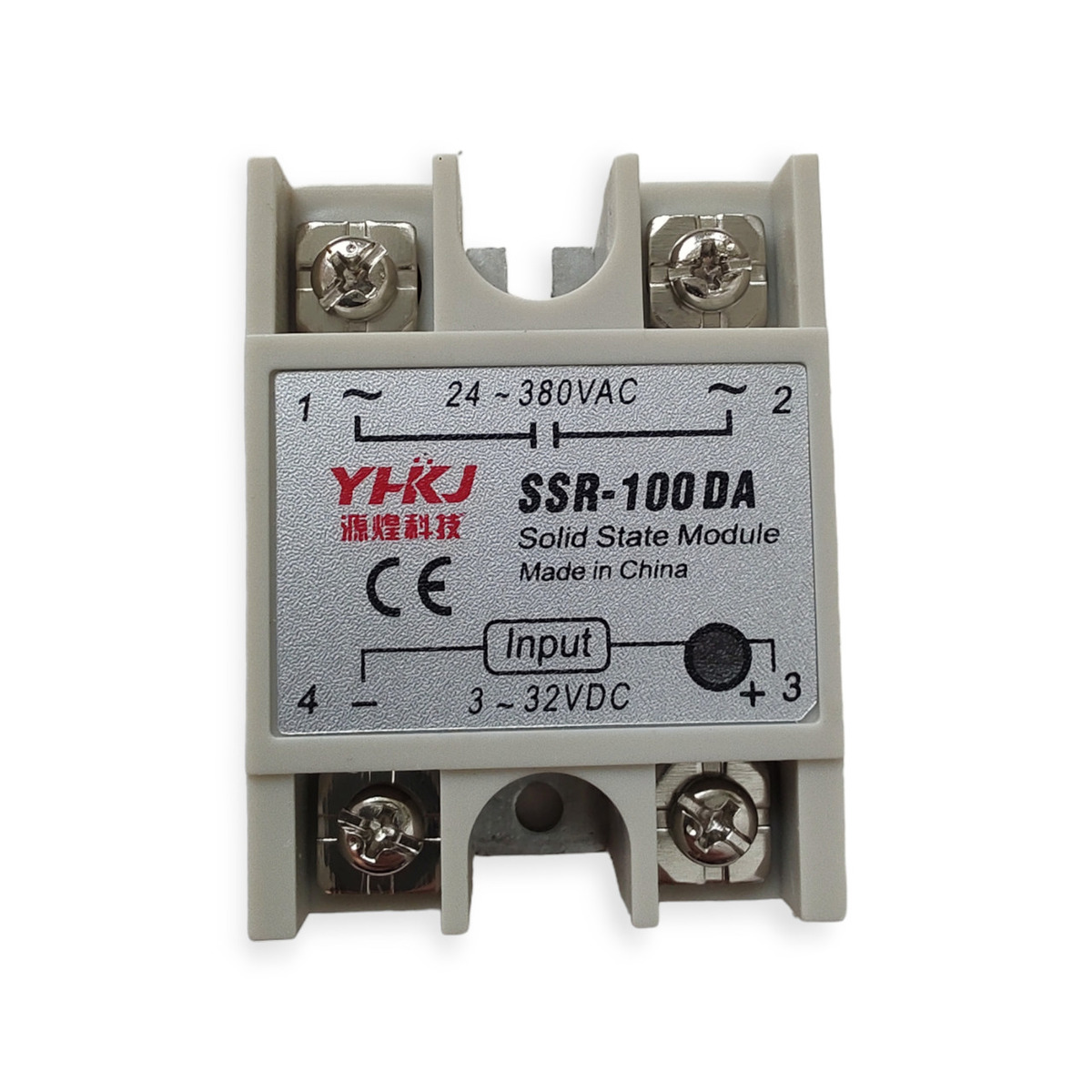

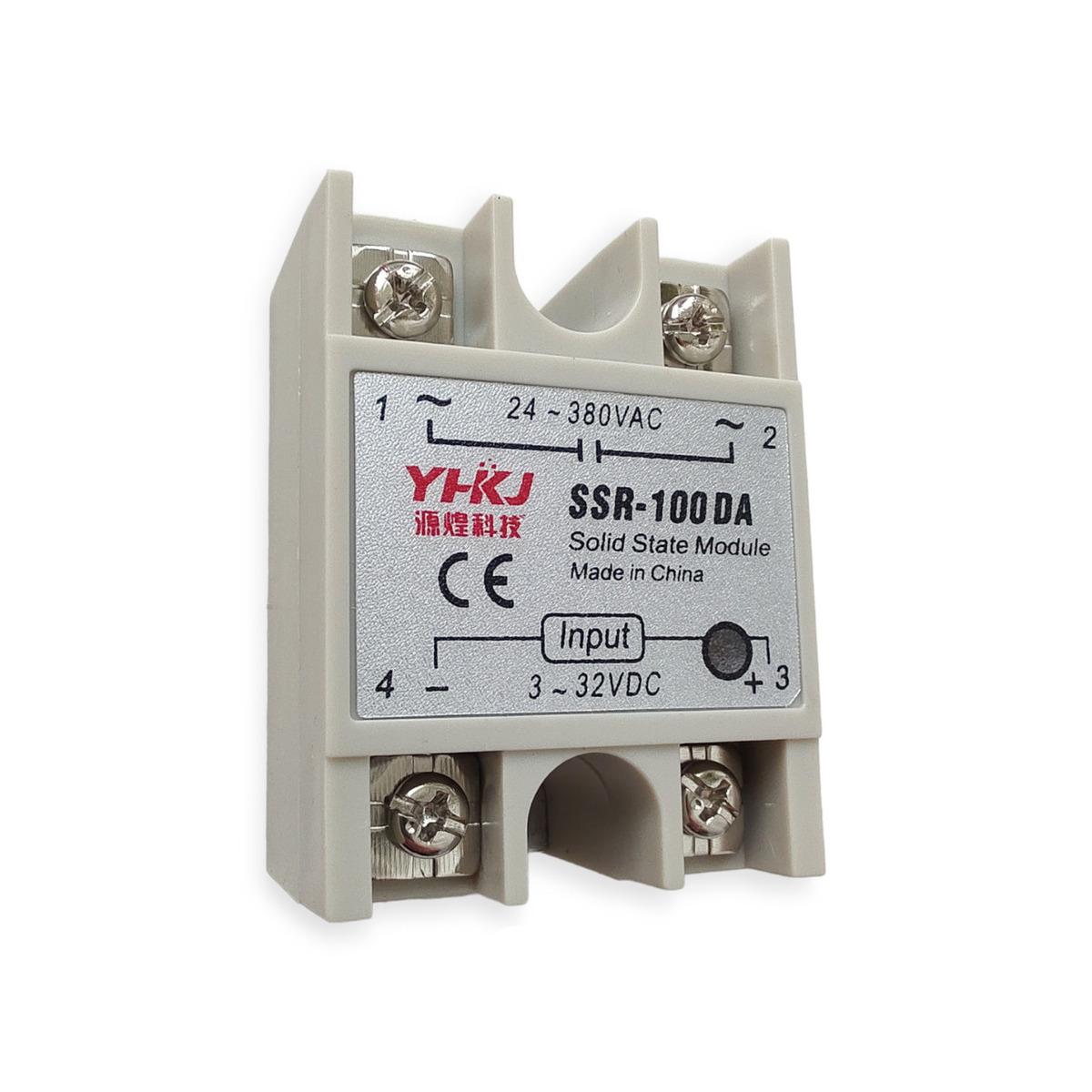

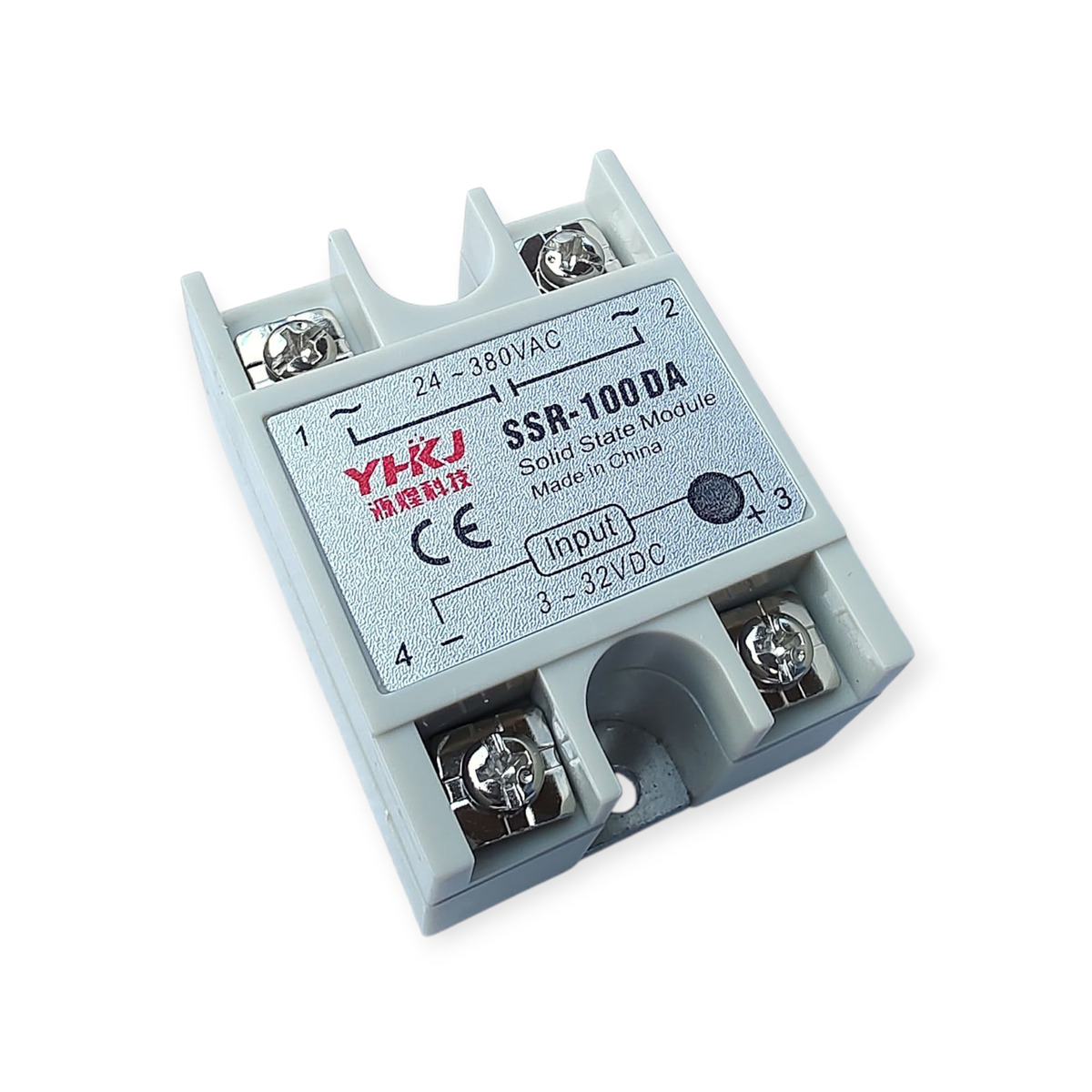

Однофазне твердотільне реле YHKJ SSR-100DA DC-AC — надійне рішення для комутації електричних навантажень у системах автоматизації, промисловому обладнанні, нагрівальних установках та інших електротехнічних пристроях. Дана модель є аналогом популярного Fotek SSR-100DA та призначена для стабільного й безпечного керування змінним струмом за допомогою сигналу постійного струму.
Твердотільне реле вирізняється високою швидкістю спрацювання, відсутністю механічних контактів і тривалим ресурсом роботи. Завдяки своїй конструкції воно забезпечує тиху роботу, знижує ризик іскріння та підходить для застосування в умовах, де важлива надійність і довговічність електричної комутації.
YHKJ SSR-100DA широко використовується для керування нагрівальними елементами, електродвигунами, освітленням, вентиляційними системами та іншим обладнанням. Компактний корпус і зручне монтажне виконання дають змогу легко інтегрувати реле в електрощити, шафи керування та автоматизовані системи.
Основні переваги:
- ефективна комутація навантаження без механічного зношування;
- стабільна робота в системах типу DC-AC;
- низький рівень шуму під час перемикання;
- підвищена надійність у порівнянні з електромеханічними реле;
- підходить для промислового та побутового застосування;
- зручний монтаж і сумісність з різними системами автоматизації.
Якщо вам потрібне однофазне твердотільне реле для точного та безпечного керування електричними колами, YHKJ аналог Fotek SSR-100DA стане практичним вибором. Це оптимальне поєднання функціональності, надійності та доступної вартості для сучасних електротехнічних рішень.
