Передоплата онлайнОднофазні реле керовані напругою SSR-40DA
Твердотільні напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп, зварювальних агрегатів та інших пристроїв з резистивним типом навантаження і робочою напругою від 24 до 380В змінного струму.
Для комутації індуктивного навантаження (наприклад електродвигун) необхідно мати 5 - 8-ми кратний запас по струму. При великих навантаженнях використовувати радіатор охолодження, якщо необхідно з кулером.
Реле, керовані рівнем напруги, дозволяють виробляти включення / відключення навантаження за рахунок подачі або зняття номінального керуючого сигналу: Метод управління: «комутація при переході струму через нуль».
На відміну від звичайних електромеханічних, твердотельное реле не має механічних частин і контактів. Комутація ланцюгів навантаження здійснюється безконтактно за рахунок комутації вбудованих напівпровідникових елементів. За рахунок безконтактного перемикання напівпровідниковий реле має такі переваги перед електромеханічним:
- відсутність іскор і електричної дуги при комутації;
- істотно менший рівень електромагнітних завад;
- має істотно більший ресурс і не вимагає профілактичних робіт в процесі експлуатації;
- високу швидкодію;
- невеликі розміри і хорошу тепловіддачу.
Особливості серії SSR
опір ізоляції - більше 50 МОм при 500В;
електрична міцність ізоляції вхід / вихід - 2,5 кВ;
маленька потужність управління - 7,5мА * 12В;
низький рівень випромінювання електромагнітних завад, що забезпечується застосованим методом комутації при переході струму через нуль;
висока перевантажувальна здатність по струму (10Iном протягом 1-го періоду) і по напрузі (з демпфирующей схемою).
Технічні характеристики твердотільних реле з «комутацією при переході струму через нуль»:
Тип: (DC-AC)
Ном. керуюча напруга: 3 ... 32 В DC
Напруга включення / вімікання: вкл. > 2.4 / викл. <1 В
Струм спрацьовування: 7.5 мА / 12

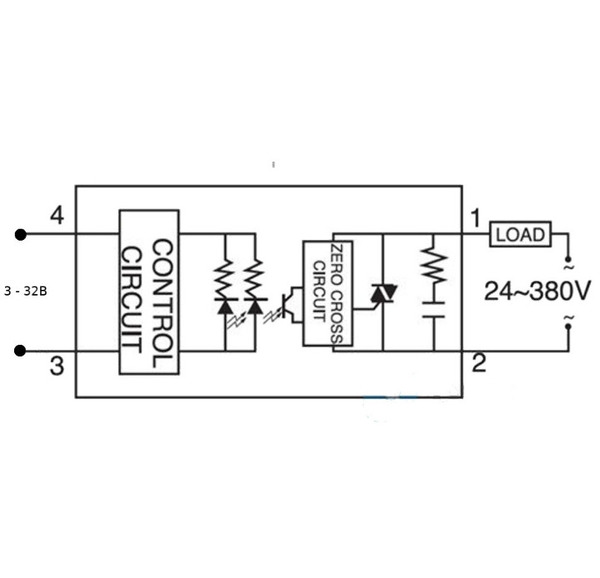

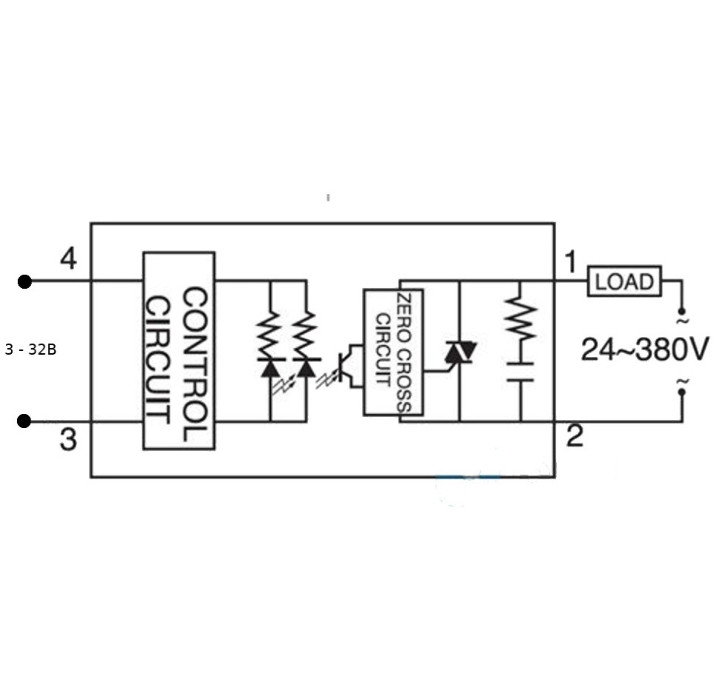

Метод управління: Комутація при переході Струму через нуль
Ном. напряжение НАВАНТАЖЕННЯ: 24 ... 380 В AC
Падіння напруги: 1.6 / 25 ° З
Ном. струм НАВАНТАЖЕННЯ: 40А
Макс. кратковрем. струм: 410А
Струм виток: 3 мА
Час відгуку: менше 10 мс
Діелектрічна міцність: більше 2.5 кВ AC / 1 хв
Опір ізоляції: більше 50 МОм / 500 В DC
Діапазон раб. температур: -20 ° C ... +80 ° C
Маса: 105 г

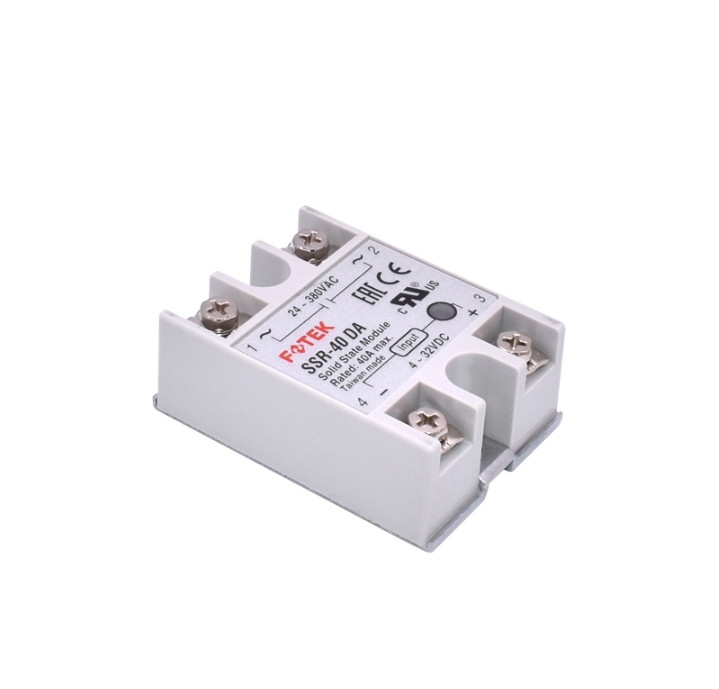

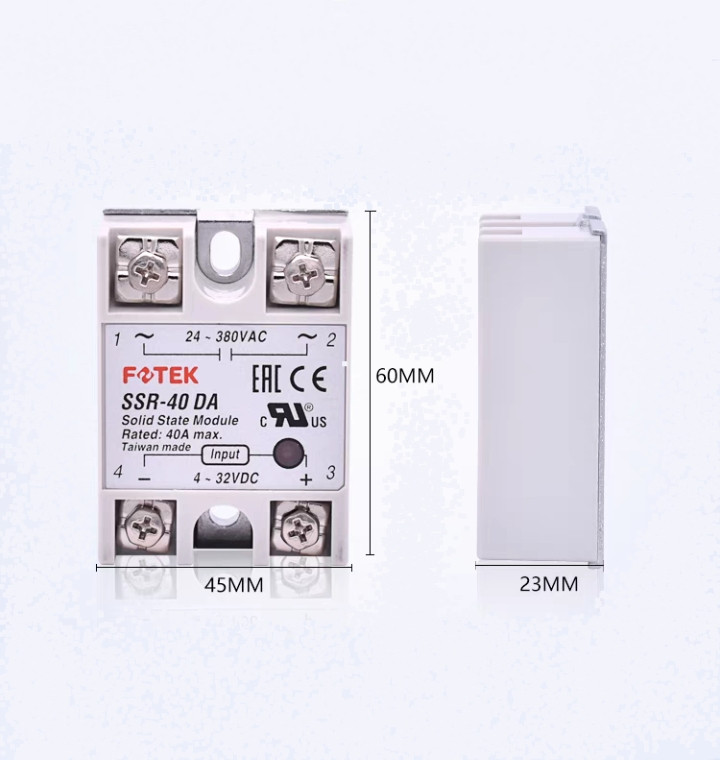

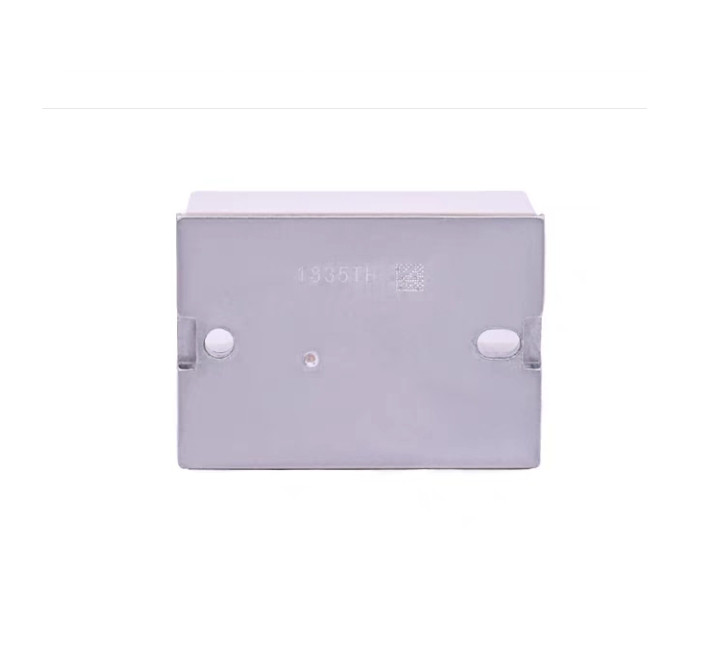

Однофазне твердотільне реле Fotek SSR-40DA (ОРИГІНАЛ) — надійний електронний комутаційний пристрій для ефективного керування навантаженням у системах автоматизації, промисловому обладнанні, нагрівальних елементах та інших електротехнічних рішеннях. Модель виконана за схемою DC-AC, що дозволяє керувати змінним струмом за допомогою постійного сигналу керування.
Реле Fotek SSR-40DA розраховане на максимальний струм до 40А та підтримує роботу з навантаженням у діапазоні 24-380В змінного струму. Завдяки твердотільній конструкції пристрій забезпечує безшумне перемикання, високу швидкість спрацювання та тривалий ресурс експлуатації без механічного зносу.
Ця модель стане чудовим вибором для використання в системах контролю температури, інкубаторах, терморегуляторах, верстатах, вентиляційному обладнанні та інших пристроях, де важливі стабільність, безпека та точність керування електроживленням.
Переваги твердотільного реле Fotek SSR-40DA:
- оригінальна продукція Fotek з високою якістю виконання;
- комутація навантаження типу DC-AC;
- максимальний струм навантаження — 40А;
- робоча напруга навантаження — 24-380В AC;
- безшумна робота без механічних контактів;
- висока зносостійкість і довгий термін служби;
- стабільна робота в системах автоматизації та керування;
- простий монтаж і зручне підключення.
Однофазне твердотільне реле SSR-40DA — це практичне рішення для тих, хто шукає надійний компонент для безпечного та ефективного керування електричними ланцюгами змінного струму. Завдяки високій якості, компактності та стабільним характеристикам, цей пристрій широко використовується як у професійних, так і в побутових електросистемах.
