Передоплата онлайнТехнологія цифрового люмінофора, яку також називають технологією цифрового фосфору, трапляється в осцилографах середнього та професійного рівня. У англомовній літературі її називають DPO (Digital Phosphor Oscilloscope).
ІНФОРМАЦІЯ ПРО ПРОДУКТ

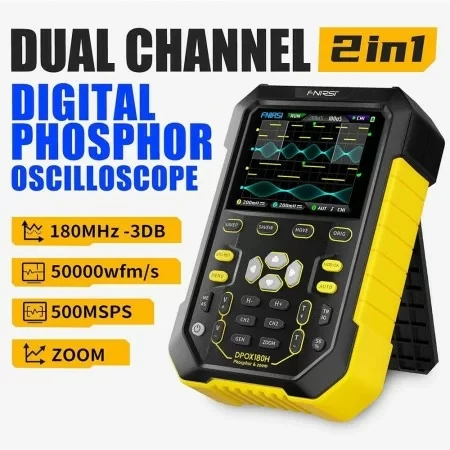

●DPOX180H — це економічний портативний двоканальний осцилограф, випущений компанією FNIRSI, з осцилографом і генератором сигналів «два в одному». Осцилограф має частоту дискретизації в реальному часі 500 MSPS і аналогову смугу пропускання 180 МГц.
●Щодо дисплея, то тут використовується висококонтрастний 2,8-дюймовий максимальний РК-екран IPS. Ефект зображення осцилограми добрий, а кольоропередавання — відтінки сірого та колірна температура.
●Завдяки частоті оновлення сигналу до 50000 осц/с легше зображати аномальні сигнали з низькою ймовірністю.
●Система тимчасової бази включає масштабування тимчасової бази ZOOM для зручного аналізу сигналів цифрового протоколу.
●Маючи вертикальну чутливість лише 5 мВ, він може краще вимірювати слабкі сигнали 5 мВпік-пік.
●Надвисоке співвідношення сигнал-шум, повністю герметичні заходи екранування, стабільна схема зворотного зв'язку, чиста та чітка осцилограми.
●Оригінальне регульоване автоматичне обмеження смуги пропускання й адаптивне регулювання запуску підходять для аналізу та вимірювання сигналів із порівняно великими шумами.
●Апаратне обмеження смуги пропускання 20M, може відфільтровувати шум вище 20MHz.
●Тригер використовує цифрову технологію тригера з високою точністю. Він має сильну здатність захоплювати періодичні сигнали, імпульсні сигнали та сигнали протоколу.
●Генератор сигналів DDS має 14 різновидів форм функційних сигналів і один вільно настроюваний сигнал. Частота синусоїдальної хвилі може досягати 20 МГц, а інші форми хвилі можуть досягати 10 МГц.
●Оригінальна функція виведення сигналу може зберігати до 500 настроюваних сигналів.

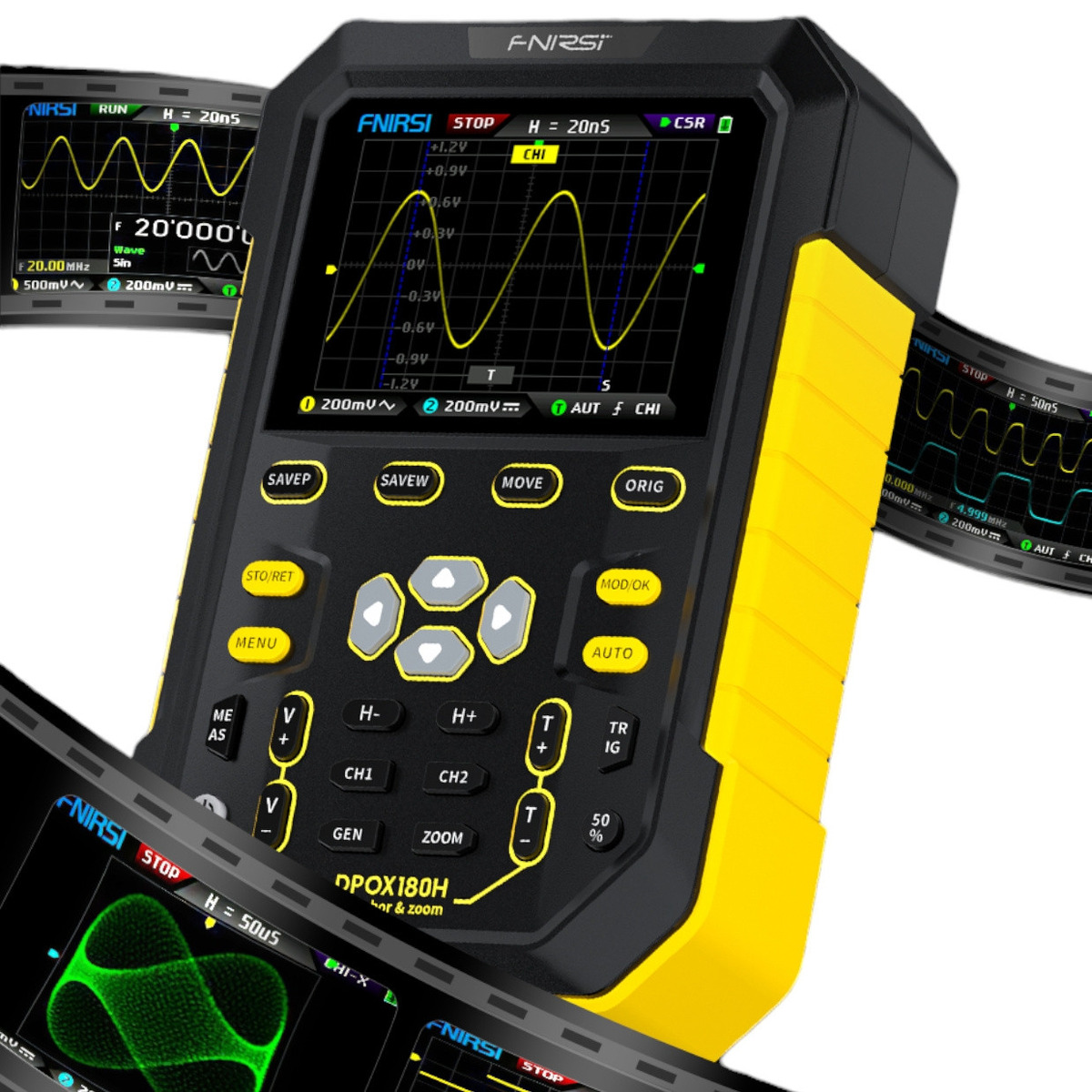

●Він має три режими тимчасової розгортки: YT, XY і ковзний.
●Ручне курсорне вимірювання підходить для вимірювання із сильними шумовими сигналами.
●Ефективне автоматичне регулювання однією кнопкою, адаптивний електричний тригер рівня 25%, 50%, 75%, для вимірювання 1VPP/1KHz потрібно лише 2 секунди.
●Зберігайте сигнали та знімки екрана за допомогою однієї клавіші, можна зберегти до 250 наборів даних про сигнали або 90 зображень, і одночасно можна зберегти 500 перехвалених даних про сигнали. Браузер даних може переглядати збережені зараз дані форми хвилі та зображення, а ці осцилограми підтримують такі операції, як масштабування і переміщення.
●Захист від загоряння за високої напруги, всі діапазони витримують високу напругу до 400 В.
●Експорт даних USB, ви можете під'єднатися до комп'ютера для копіювання файлів зображень, а також ви можете копіювати системні файли на осциллограф для оновлення системи.
●Швидке заряджання 5V2A, і 1 година може зарядити до 80%.
УВАГА!
●Коли два канали використовуються одночасно, затискачі заземлення двох щупів мають бути з'єднані разом. Категорично забороняється приєднувати затискачі заземлення двох щупів до різних електричних потенціалів, особливо до клем із різним потенціалом потужного пристрою або 220 В. В іншому разі основна плата осцилографа згоряє, оскільки два канали мають загальну землю, а під'єднання до різних потенціалів викличе коротке замикання внутрішнього заземлювального дроту основної плати, що характерно для всіх осцилографів.
●Вхідний роз'єм BNC осцилографа може витримувати напругу до 400 В і суворо заборонено подавати напругу понад 400 В на щуп із перемикачем 1X.
●Заряджання необхідно виконувати за допомогою окремого зарядного пристрою. Категорично забороняється використовувати блок живлення або USB інших тестованих пристроїв, інакше це може призвести до короткого замикання на заземлювальний дріт материнської плати під час тіста та спалити материнську плату.
●Під час вимірювання високочастотних і високовольтних сигналів необхідно використовувати щупи 100X (наприклад, ультразвукові зварювальні апарати, машини для ультразвукового очищення тощо) або навіть 1000X (наприклад, високовольтні кінці високочастотних трансформаторів, індукційні резонансні котушки плити тощо)

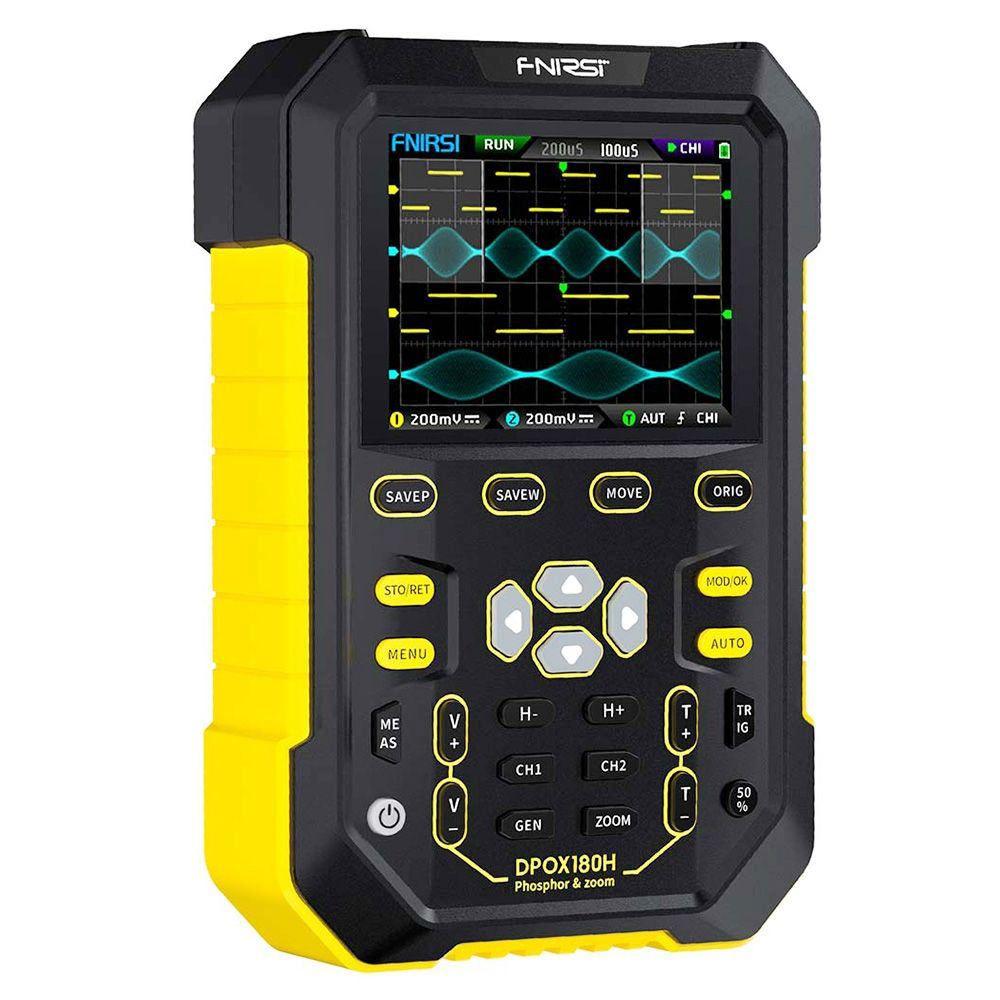

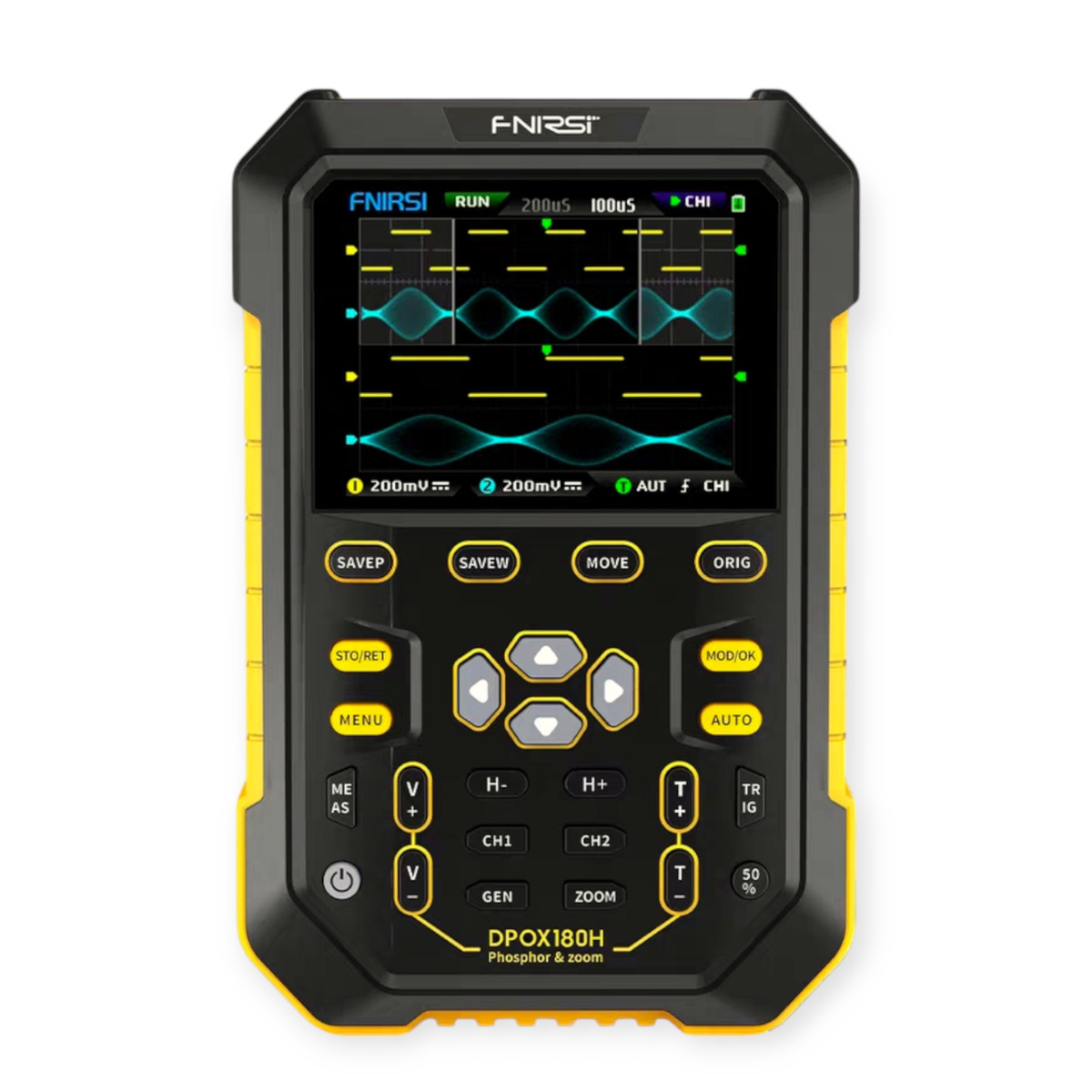

FNIRSI DPOX180H V.2 — це портативний двоканальний осцилограф нового покоління, створений для точної діагностики, аналізу та вимірювання електричних сигналів у польових і лабораторних умовах. Завдяки технології цифрового люмінофора пристрій забезпечує більш наочне відображення форми сигналу, що особливо важливо під час роботи зі складними або нестабільними імпульсами.
Модель поєднує в собі компактність, функціональність і зручність використання, що робить її чудовим вибором для інженерів, електронників, майстрів з ремонту, студентів і всіх, хто працює з електронними схемами. Двоканальна конструкція дозволяє одночасно порівнювати два сигнали, спрощуючи пошук несправностей і аналіз параметрів у реальному часі.
Портативний осцилограф FNIRSI DPOX180H V.2 вирізняється сучасним дизайном, ергономічним корпусом і інтуїтивно зрозумілим керуванням. Завдяки цьому пристрій зручно використовувати як для професійної діагностики, так і для навчання чи домашньої майстерні.
Основні переваги моделі:
- Два канали вимірювання для одночасного аналізу кількох сигналів.
- Технологія цифрового люмінофора для більш деталізованого та контрастного відображення осцилограм.
- Портативний формат, що дозволяє працювати в будь-якому зручному місці.
- Широкі можливості застосування — від ремонту електроніки до технічного обслуговування обладнання.
- Зручний інтерфейс для швидкого налаштування параметрів і комфортної роботи.
Цей осцилограф стане надійним помічником під час тестування електронних компонентів, перевірки плат, аналізу сигналів у системах керування, а також для діагностики різноманітного цифрового та аналогового обладнання. Він допомагає оперативно отримувати точні дані та приймати правильні технічні рішення.
FNIRSI DPOX180H V.2 — практичне рішення для тих, хто шукає сучасний портативний двоканальний осцилограф з високою зручністю використання, наочним відображенням сигналів і широкими можливостями для щоденної роботи.
