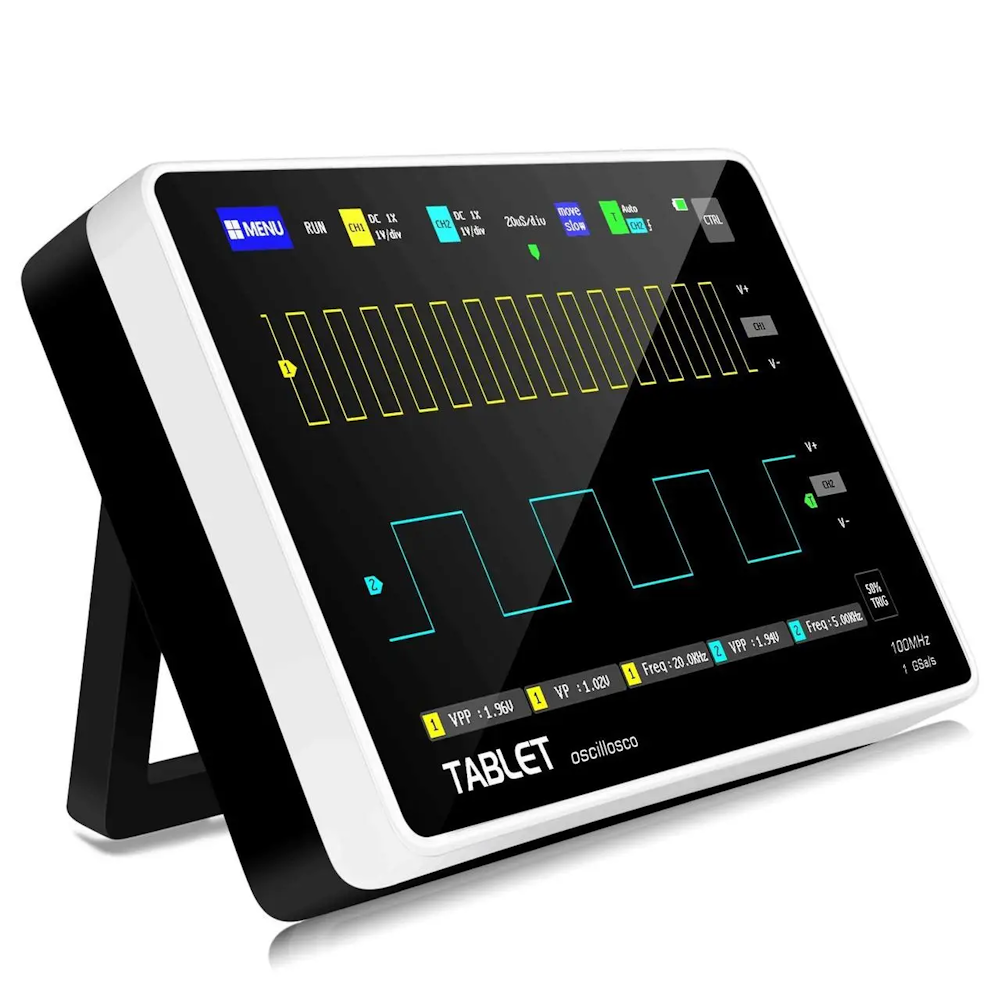

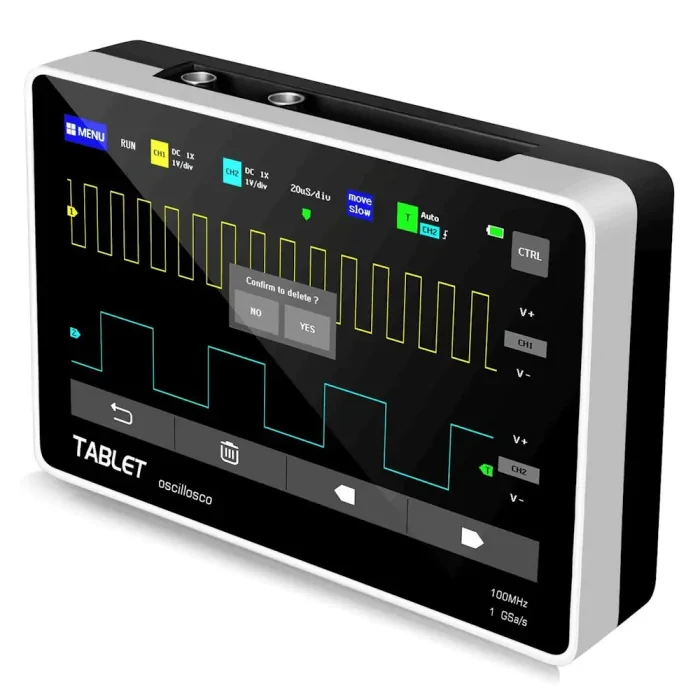

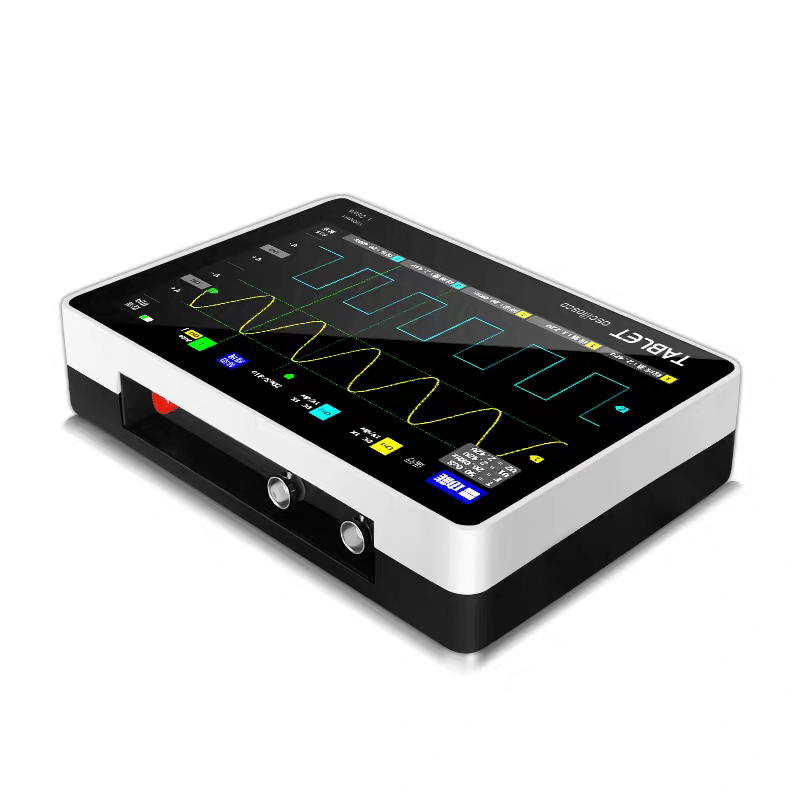

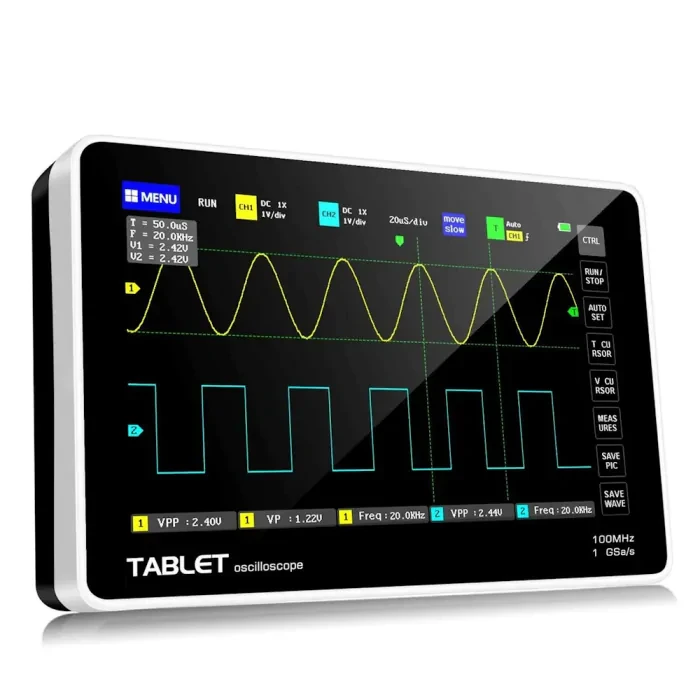

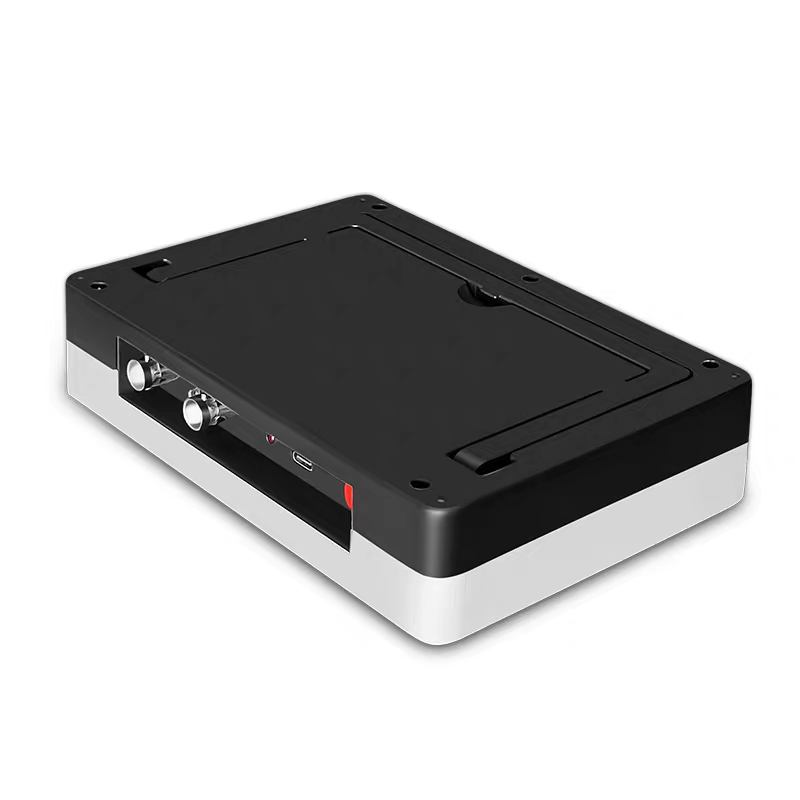

Передоплата онлайнFNIRSI-1013D — це повнофункціональний двоканальний осцилограф, обладнаний 7" висококонтрастним сенсорним дисплеєм із роздільною здатністю 800х480 і функцією настроювання яскравості. Він має частоту дискретизації 1 ГВиб/с і аналогову пропускну здатність 100 МГц. Три функції з захоплення й аналізу сигналів (одиничний/нормальний/автоматичний), з можливістю збереження у внутрішній пам'яті до 1000 форм сигналів і 1000 знімків екрана, для подальшого аналізу або передавання їх на комп'ютер через USB інтерфейс.
Код виробника: 8A8
Модуль захисту високої напруги може витримувати напругу до 400 В у режимі х1. Вбудований Li-Ion акумулятор ємністю 6000 мА·год, розрахований на 4 години безперервної роботи. Зручне й інтуїтивне меню та функції маштабування, переміщення хвилі тощо полегшить роботу з осцилографом.
Основні функції захоплення й аналізу сигналів:
- Єдиний режим — аналіз не періодичних сигналів
- Нормальний режим — аналіз не періодичних цифрових сигналів
- Автоматичний режим — аналіз аналогових періодичних сигналів
Характеристики:
- Кількість каналів: 2
- Смуга пропускання: 100 Мгц за частоти дискретизації 1 ГВуб/с (1X = 5 МГц, 10X = 100 МГц)
- Частота дискретизації: 1 ГВиб/с
- Глибина записування: 240 Кб
- Діапазон високої напруги: 1 х може виміряти 0 ~ 40 В, 10 х може виміряти 0 ~ 400 В, 100 х може виміряти 0 ~ 4000 на
- Розв'язка входу: DC, AC
- Вхідний імпеданс: 1МОм
- Встановлення коефіцієнта загасання: 1Х, 10Х
- Максимальна вхідна напруга: 40В (1 X), 400 В (10 Х)
- Коефіцієнт розгортання: 50 с/роб — 10 нс/дел
- Вертикальне розгортання: 50 мВ/роб — 500 В/діл
- Час наростання: < 3 нс
- Вертикальна роздільна здатність: 8 бітів
- Точність напруги: ± 2%
- Точність частоти: ± 0,01%
- Режими синхронізації: автоматичний, нормальний, одноразовий
- Режим тригера по фронту: спадаючому/нидоподібному
- Автоматичні вимірювання: VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period
- Функція: FFT аналізує спектральні характеристики сигналу
- Функція Лисажу використовується для визначення амплітуди, частоти та фазового контрасту двох групових сигналів
- Курсорні виміри: XY, тригер Y
- Дисплей: 7" ємнісний сенсорний TFT-екран високої контрастності з роздільною здатністю 800х480 і регулюванням яскравості
- Живлення: вбудована літієва батарея 6000 мА·год, розрахована на 4 години безперервної роботи та часом заряду 5 годин
- Інтелектуальний захист напруги: до 400 В у режимі 1Х
- Інтерфейс під'єднання: USB (5 В / 2 А)
- Вбудована пам'ять: 1 Гб (з можливістю збереження у внутрішній пам'яті до 1000 форм сигналів і 1000 знімків екрана)
- Габарити: 184 х 124 х 50 мм
- Вага нетто: 650 г

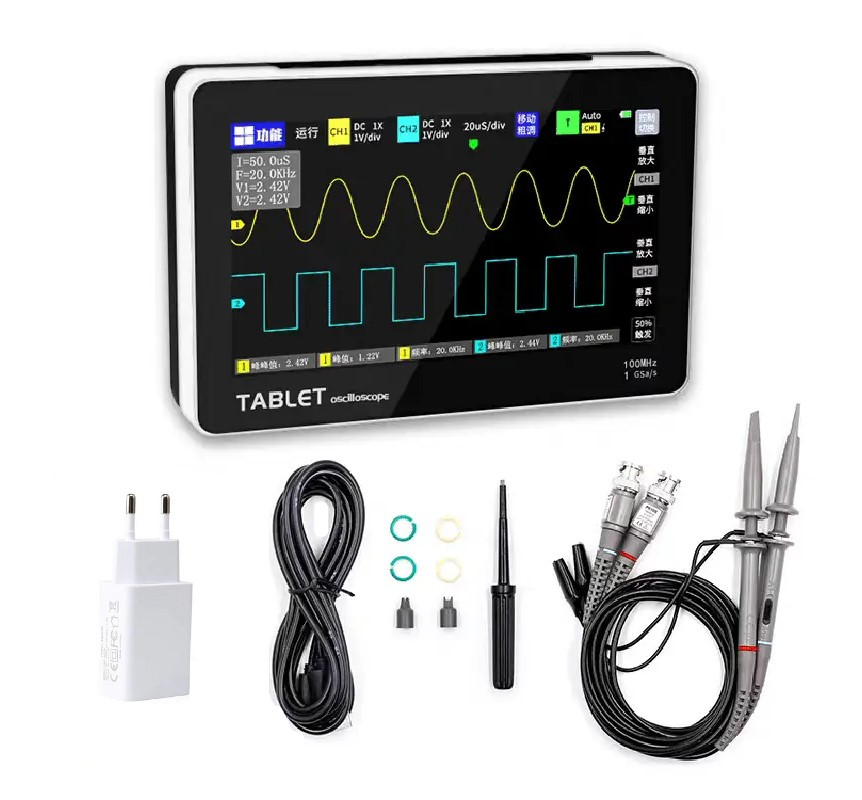

Комплектація:
- Осцилограф FNIRSI 1013D — 1 шт.
- Щуп — 2 шт.
- USB кабель - 1шт.
- Інструкція з експлуатації — 1 шт.
FNIRSI 1013D V2 — це сучасний цифровий планшетний сенсорний осцилограф, створений для точної діагностики, налаштування та аналізу електронних сигналів. Пристрій поєднує у собі зручний форм-фактор, інтуїтивне сенсорне керування та широкий функціонал, що робить його практичним рішенням як для професійного використання, так і для домашньої лабораторії.
Завдяки продуманій конструкції та ергономічному дизайну осцилограф забезпечує комфортну роботу під час вимірювань, тестування електронних компонентів, ремонту обладнання та навчальних задач. Сенсорний дисплей дозволяє швидко змінювати параметри, переглядати графіки та отримувати необхідну інформацію у зручному форматі.
FNIRSI 1013D V2 стане чудовим вибором для інженерів, радіоаматорів, сервісних майстрів, студентів і всіх, хто працює з електронікою та потребує надійного інструмента для контролю сигналів. Пристрій допомагає оперативно виявляти відхилення, аналізувати форму хвилі та підвищувати точність технічних робіт.
Переваги цифрового планшетного осцилографа FNIRSI 1013D V2:
- зручний сенсорний екран для швидкого керування функціями;
- компактний планшетний формат для комфортного використання;
- підходить для діагностики, ремонту та налаштування електронних пристроїв;
- наочне відображення сигналів у реальному часі;
- практичне рішення для майстерні, навчання та виїзної роботи.
Цифровий осцилограф FNIRSI 1013D V2 поєднує точність вимірювань, сучасний інтерфейс і зручність експлуатації. Це надійний помічник для тих, хто цінує функціональність, мобільність і ефективність під час роботи з електронними схемами та сигналами.
