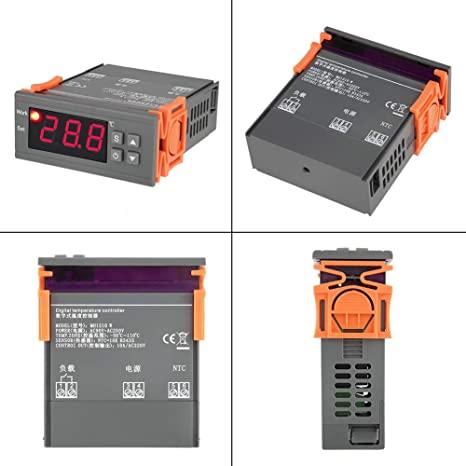

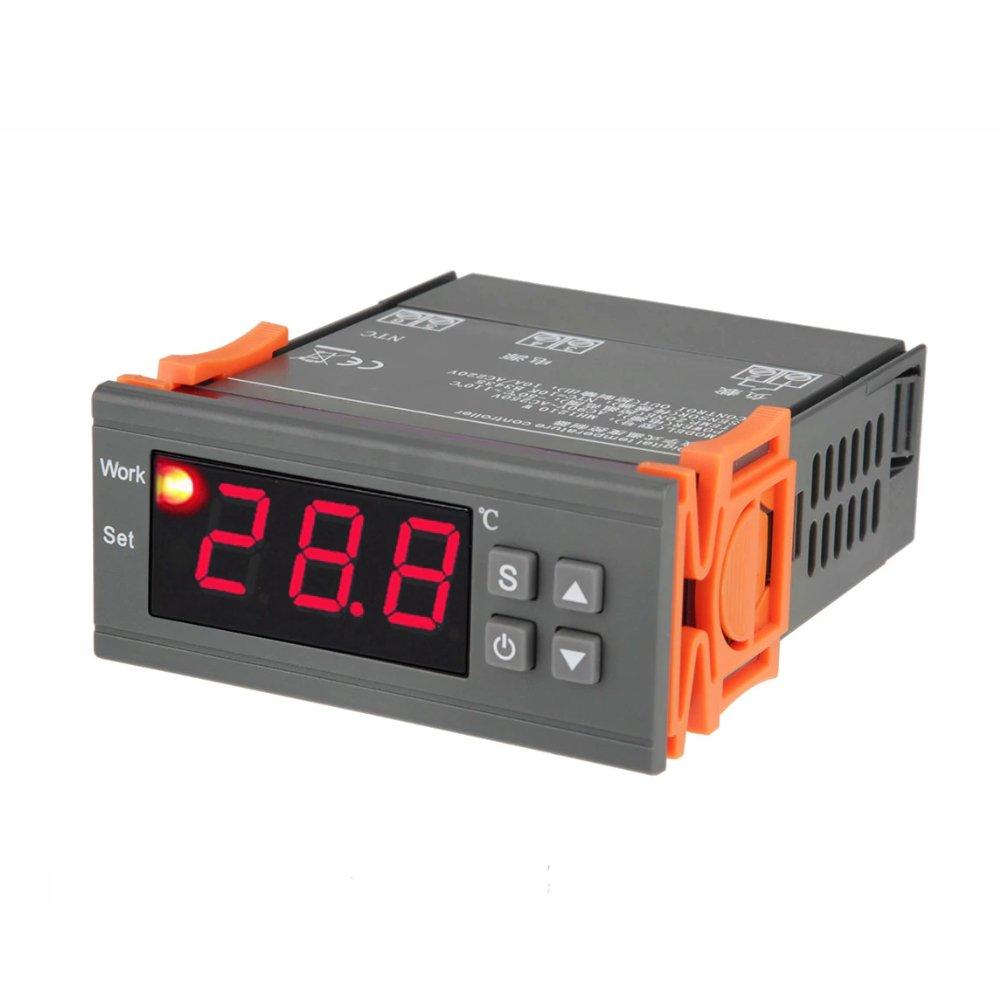

Передоплата онлайнЦифровой регулятор температуры MH1210W
Технические характеристики:
Рабочее напряжение: АС 90-250В, 50/60Гц
Нагрузка: 220В 10A
Диапазон измерения:-50 до 110 °C
Точность измерения: 0.3 °C
Рабочая температура: -20 до 70 °C
Габаритные размеры – 75 х 35 х 85 мм
Обозначение кнопок:
On/Off - нажмите и удерживайте 3 секунды, чтобы выключить прибор. В выключенном состоянии нажмите кнопку, для включения прибора;
Нажмите единожды кнопку SET (S), чтобы зайти в настройку температуры в диапазоне и нажмите Up или Down для настройки;
Нажмите и удерживайте кнопку в течении 3 сек, чтобы зайти в меню настроек. Выбор пункта меню производится посредством Up или Down.
Вход и подтверждение производится кнопкой SET. Изменения параметра меняется посредством Up или Down.

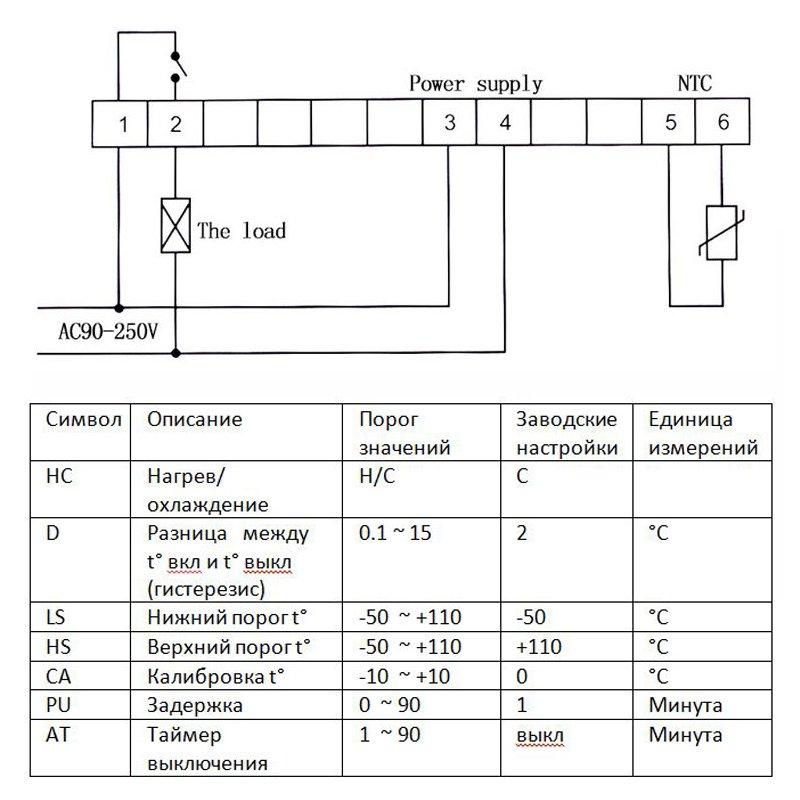

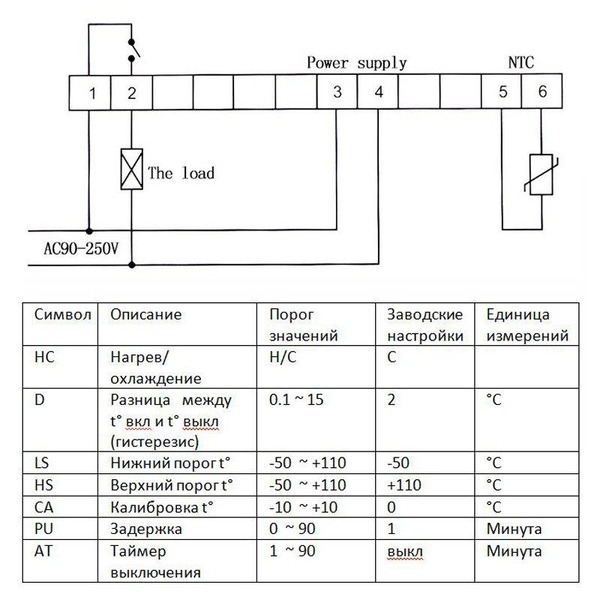

Описание клемм, таблица параметров и обозначений:
Контакты 1 и 2: разомкнутые контакты реле.
Контакты 3 и 4: контакты питания. Следуйте обозначениям на приборе.
Контакты 5 и 6: контакты датчика температуры.
Значение статуса индикаторов:
Мигающий индикатор WORK - свидетельствует о включенной задержке режима «охлаждение» или «нагрев»;
Постоянное горение индикатора WORK - свидетельствует о включенном режиме «нагрев» или «охлаждение»;
Функция нагрева и охлаждения:
Охлаждение:
Если замеряемая температура ≥ (выше или равно) заданной плюс гистерезис - реле замыкается и потребитель (охладитель) - включается для охлаждения.
Если замеряемая температура < (ниже) заданной, реле размыкается и потребитель (охладитель) - выключается.
Нагревание:
Если замеряемая температура ≥ (выше или равно) заданной - реле размыкается и потребитель (нагреватель) - выключается.
Если замеряемая температура минус гистерезис < меньше заданной - реле замыкается и потребитель(нагреватель) - включается.
Настройка функции нагрева и охлаждения:
Нажмите и удерживайте кнопку SET для входа в меню. Появится «HC». Нажмите снова SET, чтобы изменить параметр.
Чтобы выбрать параметр нагрев (H) или охлаждение (C), нажмите Up или Down, затем снова SET чтобы сохранить и выйти в основное меню.
Разница между температурой вкл и выкл (гистерезис):
Нажмите и удерживайте кнопку SET для входа в меню. Нажмите Up или Down, пока не появится d. Нажмите снова SET, чтобы изменить параметр.
Чтобы увеличить или уменьшить значение, нажмите Up или Down, затем снова SET чтобы сохранить и выйти в основное меню.
Верхний и нижний порог температур - настройка момента срабатывания реле по достижению верхнего или нижнего порога температуры:
Нажмите и удерживайте кнопку SET для входа в меню. Нажмите Up или Down, пока не появится LS (нижний порог) или HS (верхний порог).
Нажмите снова SET, чтобы изменить параметр. Чтобы увеличить или уменьшить значение, нажмите Up или Down, затем снова SET чтобы сохранить и выйти в основное меню.
Температурная калибровка - изменение показания температуры реле, если показания отличаются от реальной температуры:
Нажмите и удерживайте кнопку SET для входа в меню. Нажмите Up или Down, пока не появится CA. Нажмите снова SET, чтобы изменить параметр.
Чтобы увеличить или уменьшить значение, нажмите Up или Down, затем снова SET чтобы сохранить и выйти в основное меню.
Задержка по времени - включение или выключение реле с учетом задержки по времени (рекомендуется для компрессоров холодильников, устанавливать задержку):
Нажмите и удерживайте кнопку SET для входа в меню. Нажмите Up или Down, пока не появится PT. Нажмите снова SET, чтобы изменить параметр.
Чтобы увеличить или уменьшить значение, нажмите Up или Down, затем снова SET чтобы сохранить и выйти в основное меню.
Обозначения:
HC — режим «Нагрев» или «Охлаждение»
d — гистерезис от 0,1 до 30°C
HS — ограничение максимальной границы температурного диапазона
LS — ограничение минимальной границы температурного диапазона
CA — коррекция температуры в пределах ±10°C
PT — время задержки срабатывания от 0 до 90 мин.
CF — единицы измерения °C или °F
Список ошибок и отображение:
“---” – не подключен сенсор;
“LLL” – температура ниже -50C;
“HHH” – температура выше +110C;
Обратите внимание!
Замеряемые температуры не должны превышать паспортных значений прибора, это приведет к повреждению термореле;
Все подсоединяемые провода должны быть хорошо закреплены клеммами в соответствующих инструкции разъёмах.
Цифровой терморегулятор MH1210W 220В с датчиком -50 ~ 110°C — универсальное решение для точного контроля температуры в бытовых и фермерских условиях. Устройство отлично подходит для коптильни, брудера, инкубатора, а также других систем, где важно поддерживать стабильный температурный режим. Благодаря широкому диапазону измерения и удобному цифровому управлению термостат помогает создать оптимальные условия для выращивания, инкубации, хранения или термообработки.

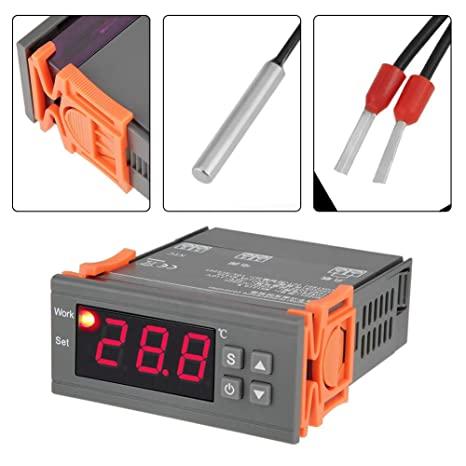

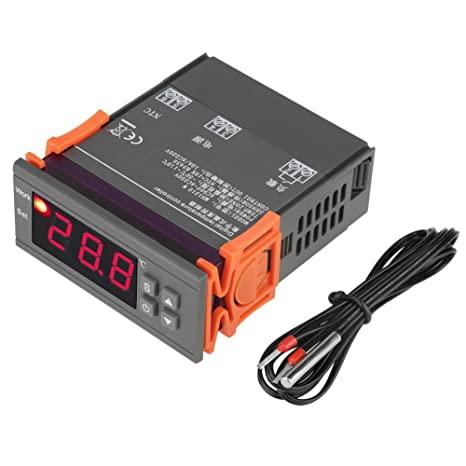

Терморегулятор оснащен выносным датчиком температуры, который обеспечивает постоянный мониторинг и своевременное включение или отключение подключенного оборудования. Цифровой дисплей позволяет легко контролировать текущие показатели, а простая настройка делает использование прибора понятным даже без специальной подготовки.
Преимущества цифрового терморегулятора MH1210W:
- широкий диапазон измерения температуры от -50 до +110°C;
- подходит для работы от сети 220В;
- удобный цифровой экран для отображения температуры;
- встроенная функция автоматического поддержания заданного режима;
- универсальное применение для инкубаторов, брудеров, коптилен и других систем;
- компактные размеры и удобство монтажа;
- надежный датчик для точного контроля температуры.
Этот термостат станет практичным выбором для тех, кто ценит надежность, точность и удобство эксплуатации. Цифровой терморегулятор MH1210W помогает снизить риск перегрева или переохлаждения, обеспечивая стабильную работу оборудования и повышая эффективность процессов, требующих строгого температурного контроля.
Цифровой терморегулятор для коптильни, брудера и инкубатора — это современное устройство для автоматизации температурного режима, которое сочетает доступную стоимость, функциональность и простоту использования.
