Передоплата онлайнПИД контроллер REX-C100 - Одноканальный ПИД-регулятор с функцией автоматической настройки, используется для точной установки и поддержания температуры в заданных пределах
Терморегулятор REX-C100 предназначен для управления процессом нагрева и обеспечивает быстрое и точное регулирование температуры. PID регулятор широко используется в коптильнях, в отоплении, инкубаторах, йогуртницах, реакторах и прочих устройствах требующих поддержания точной температуры.
Характеристики PID регулятора REX-C100:
• напряжение питания: 80 .. 260 В
• потребляемая мощность: < 10 Вт
• выход 4-20 мА
• выход ALARM: 3А 250 В
• тип индикаторов: LED
• точность показаний: ± 0.5% (зависит от точности датчика)
• период опроса датчика: 0.5 с
• время интегрирования (I): 0 .. 3600 сек
• время дифференцирования (D): 0 .. 3600 сек
• число циклов перепрограммирования: 100000
• сохранение настроек после отключения питания: 100 лет
• материал корпуса: пластик
• цвет корпуса: черный
• длина кабеля датчика: 100 см
• диаметр датчика: 4.5 мм
• внутренняя изоляция кабеля: стеклоткань
• рабочая температура: 0 .. 50 °C
• рабочая влажность: 30 .. 85%
• заводские установки: термопара тип К (область температур термопары, что входит в комплект 0 ..+ 800 °C)
• размеры: 48,5 х 48,5 х 111 мм
Установка температуры: Нажать на кнопку SET и кнопками ВВЕРХ или ВНИЗ выбрать нужную температуру срабатывания. Еще раз нажать на кнопку SET для завершения настроек.
Включение режима Alarm: Длительное нажатие на кнопку SET (5 сек.), активирует настройки режима Alarm. На дисплее PID контроллера появится надпись Al1. Нажатием на кнопку СВв или СВн настраиваем температуру срабатывания реле в режиме аларм. Продолжительным нажатием на кнопку SET сохраняем и выходим из режима. Загорается светодиод Alm1.
Отключение авторегулирования: Длительное нажатие на кнопку SET (5 сек.), активирует режим доп. настроек. Нажимаем на кнопку SET пока на экране не появится режим Aru. По умолчанию значение в этом режиме 0000, это означает что PID регулирование включено. Кнопкой СВв (Стрелка вверх) устанавливаем значение в 0001, это означает что PID регулирование отключено. Длительным нажатием на кнопку SET сохраняем и выходим из этого режима. Должен включится светодиод AT .
Настройки Alarm: Одновременно нажать и удерживать (5 сек.) кнопки SET и СВл (стрелка влево). Перходим в новый режим меню. При установке SL4=11, а SL7=00 реле активируется при достижении установленной температуры. Повторно нажать кнопки SET и СВл для сохранения настроек и выхода из меню.
Поддерживаемые типы применяемых термопары
• тип К (ТХА) (хромель-алюмель, чувствительность 41 мкВ/°C ) 0 .. +999°C

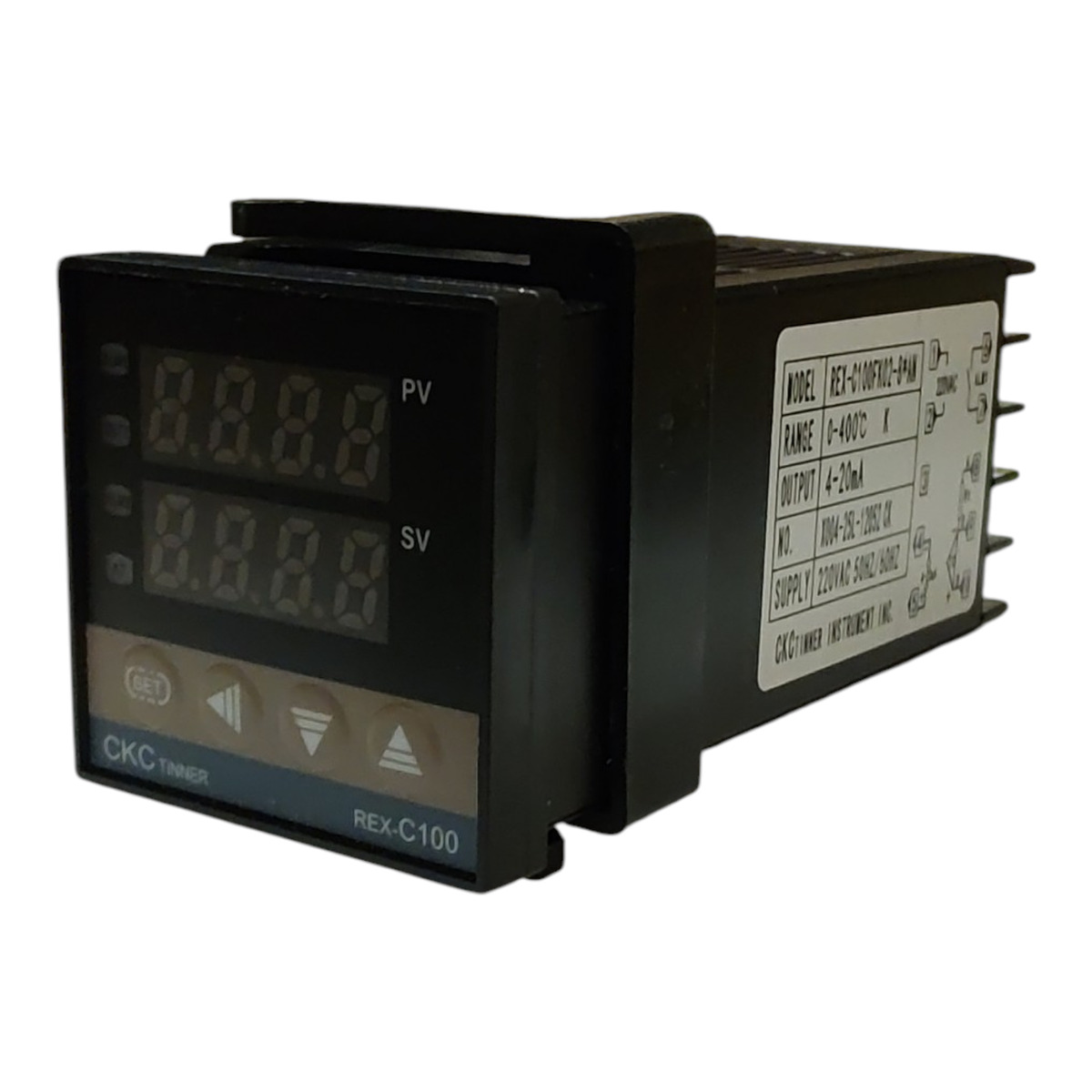

| Название индикатора | Назначение индикатора |
| OUT1 | Индикатор включения нагрузки |
| AT | Индикатор режима автоматической настройки ПИД-регулятора |
| ALM1 | Индикатор сигнала тревоги (Alarm) |
Термодатчики и область температур (выбирается программированием)
термопары: (K, J, S, E, Pt, сU)
- тип К (ТХА) (хромель-алюмель, чувствительность 41 мкВ/°C ) 0 - +1370 °C
- тип J (ТЖКн) (железо-константан) 0 - +120 °C
- тип S (ТПП, Pt10Ro-Pt, чувствительность 10 мкВ/°C) 0 - +1769 °C
- тип E (ТХКн, хромель-константан, чувствительность 68 мкВ/°C) 0 - +1000 °C
- тип Pt 0 - +1390 °C
- тип cU -199.9 - +500 °C

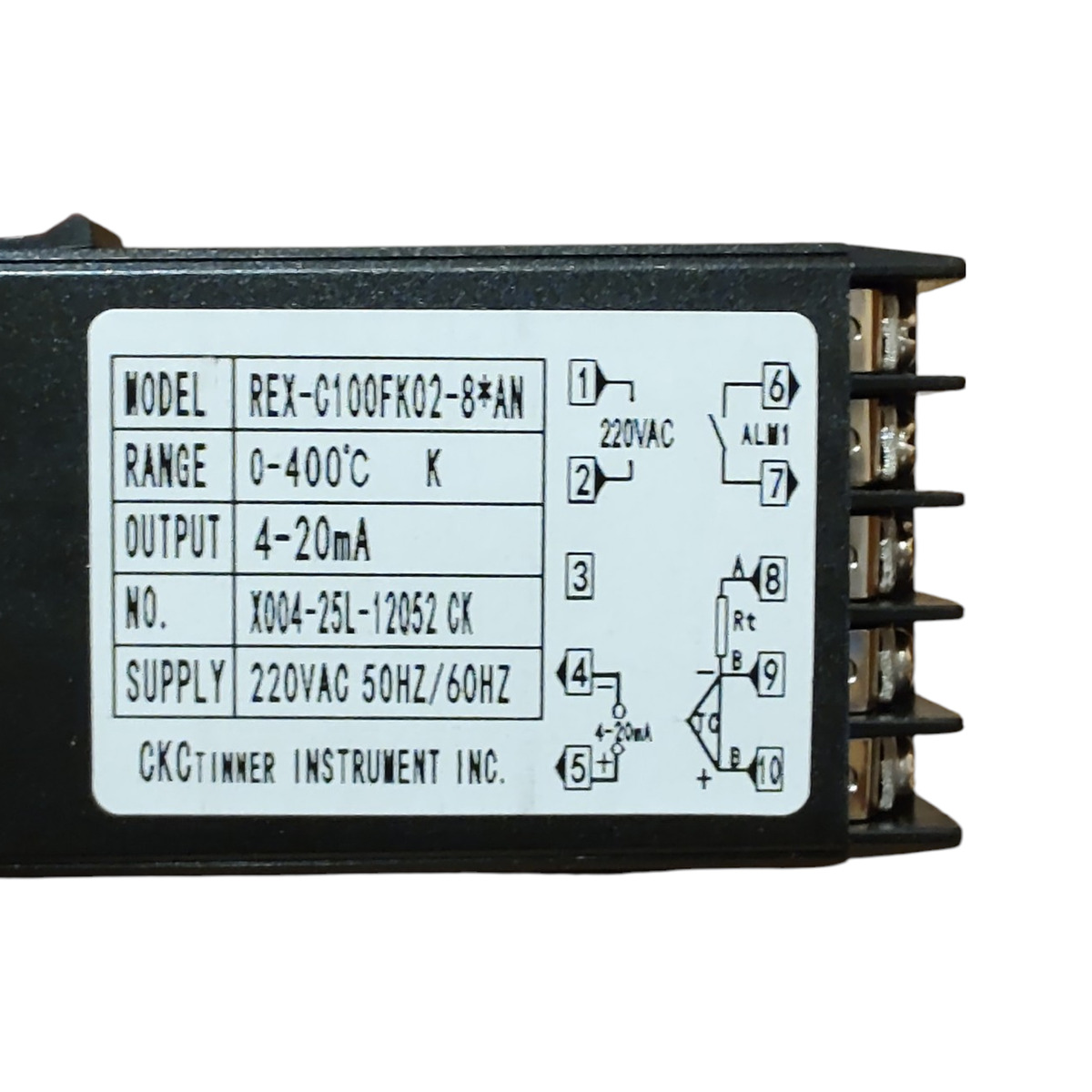

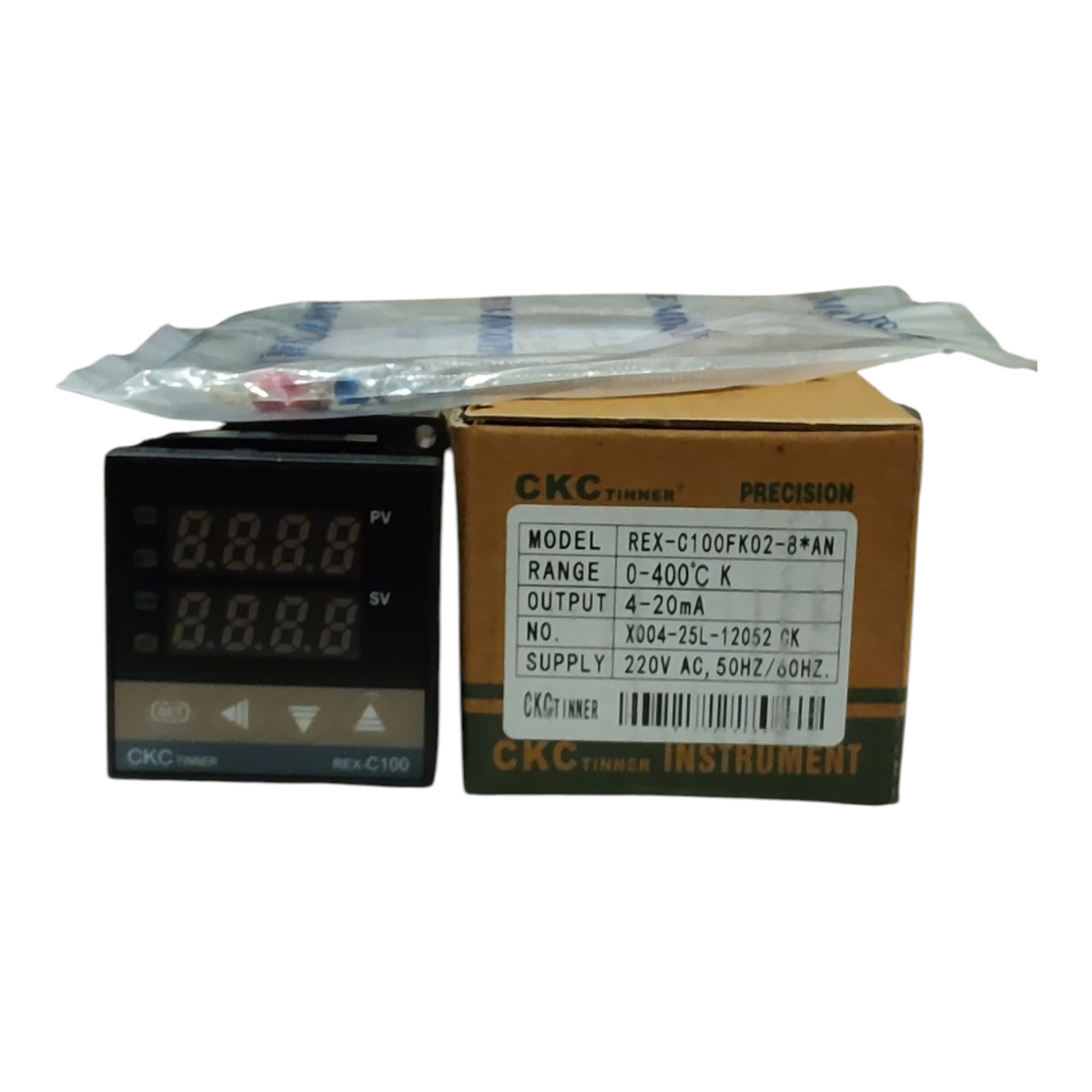

PID-термоконтроллер REX-C100FK02-8*AN — многофункциональный ПИД-терморегулятор полного исполнения, предназначенный для точного контроля и стабилизации температуры в широком диапазоне от -50 до +1370°C. Модель оснащена токовым выходом 4–20 мА, что делает ее отличным решением для промышленной автоматизации, управления нагревательными процессами и интеграции в современные системы контроля.
Данный PID-регулятор температуры обеспечивает высокую точность поддержания заданных параметров, минимизирует отклонения и повышает эффективность технологических процессов. Благодаря универсальности применения контроллер подходит для использования в печах, термокамерах, экструдерах, сушильном оборудовании, упаковочных линиях, лабораторных установках и других системах, где требуется надежное температурное управление.
REX-C100FK02-8*AN в полной версии предлагает расширенные возможности настройки и стабильную работу в условиях интенсивной эксплуатации. ПИД-алгоритм автоматически рассчитывает оптимальные параметры регулирования, что позволяет добиться быстрого выхода на заданную температуру без значительных перегрузок и колебаний.
Преимущества термоконтроллера REX-C100FK02-8*AN:
- широкий температурный диапазон — от -50 до +1370°C;
- PID-регулирование для точного и плавного контроля температуры;
- токовый выход 4–20 мА для подключения к промышленным системам управления;
- полная версия устройства с расширенным функционалом;
- стабильная работа в различных производственных и технических условиях;
- подходит для автоматизации нагревательных и термических процессов;
- удобная настройка параметров и эксплуатация.
Этот ПИД-терморегулятор станет эффективным выбором для предприятий и специалистов, которым необходим надежный термоконтроллер с выходом 4–20 мА. Устройство помогает повысить точность регулирования, снизить энергозатраты и улучшить качество конечного продукта за счет стабильного температурного режима.
PID-термоконтроллер REX-C100FK02-8*AN — это практичное решение для промышленного применения, где важны точность, долговечность и гибкость настройки.
