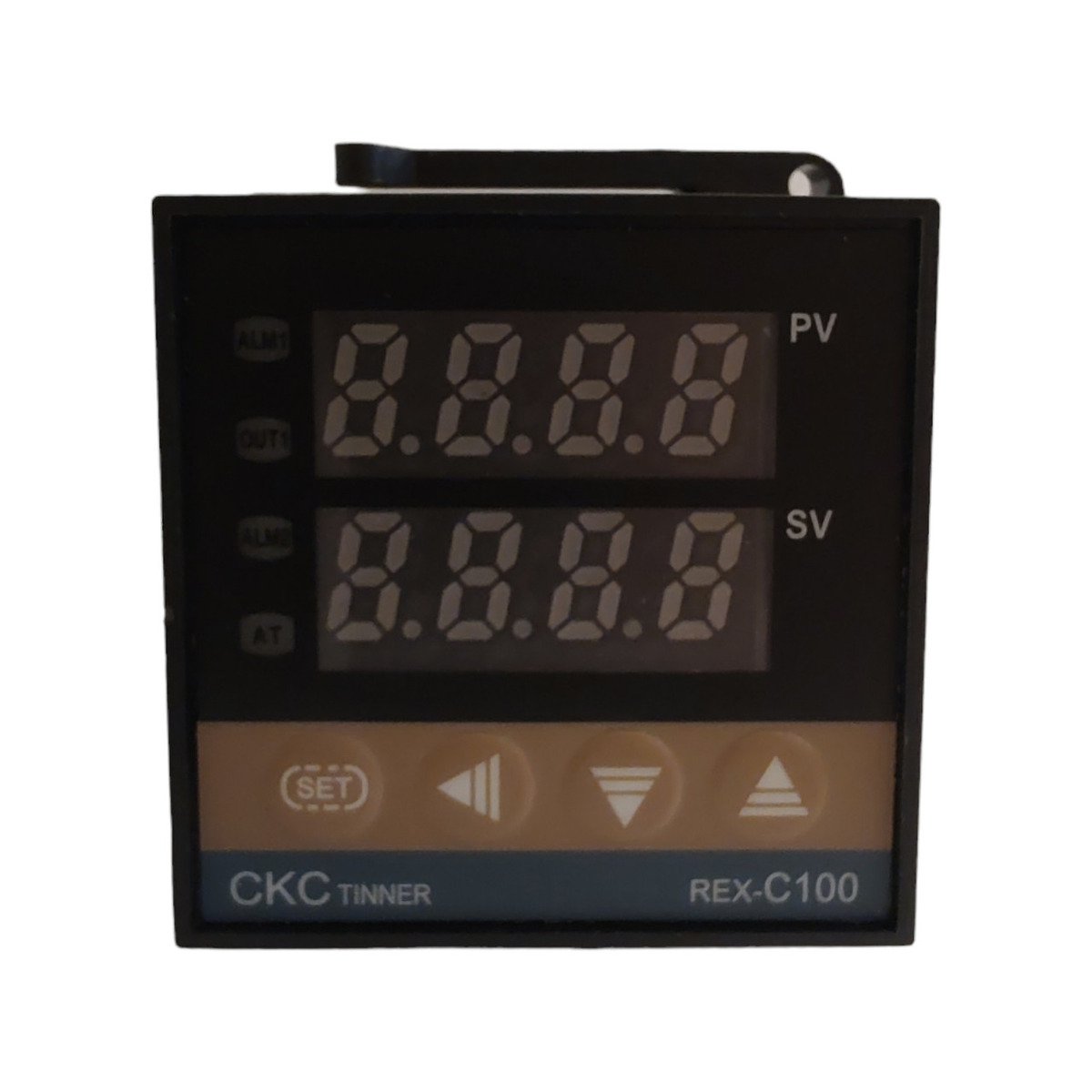

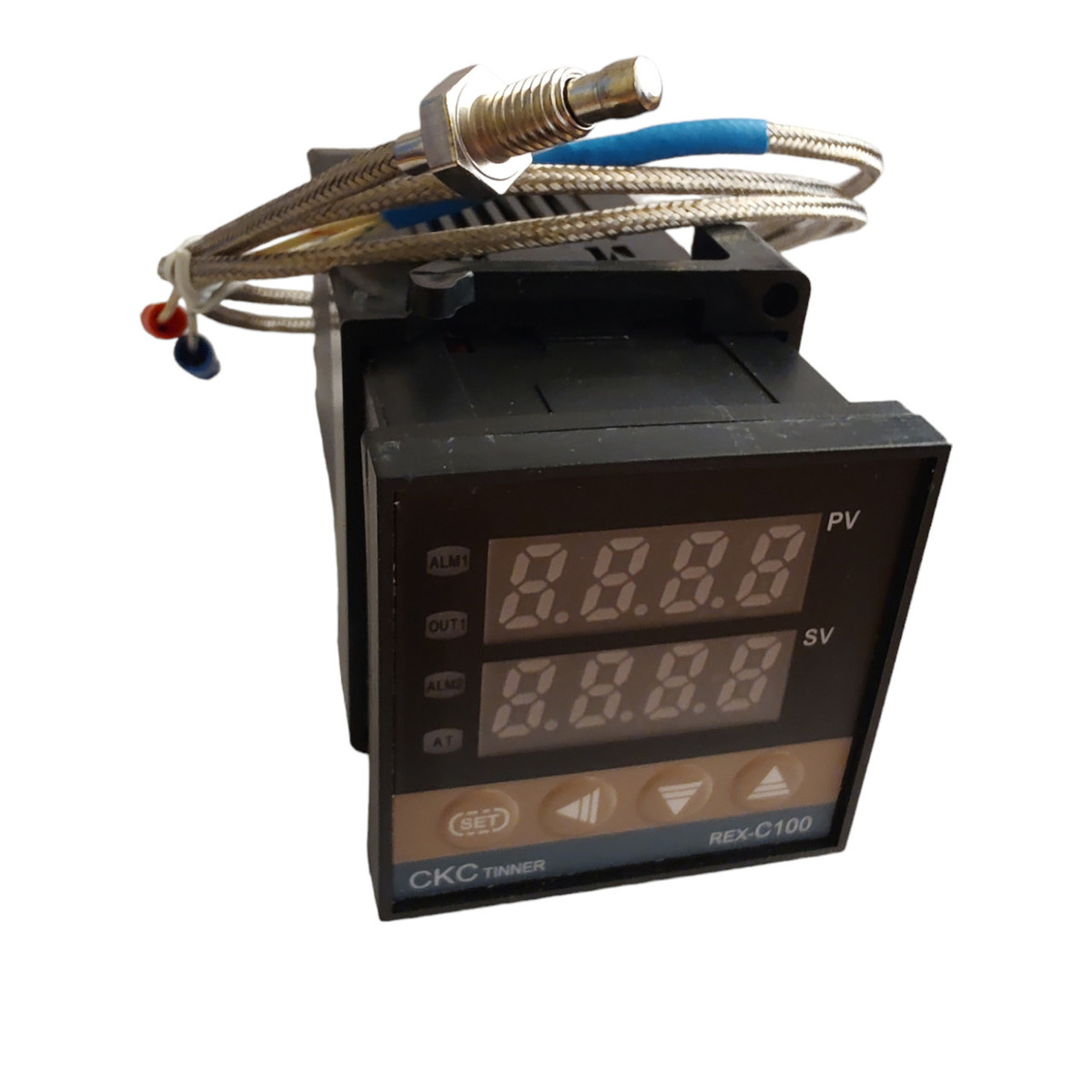

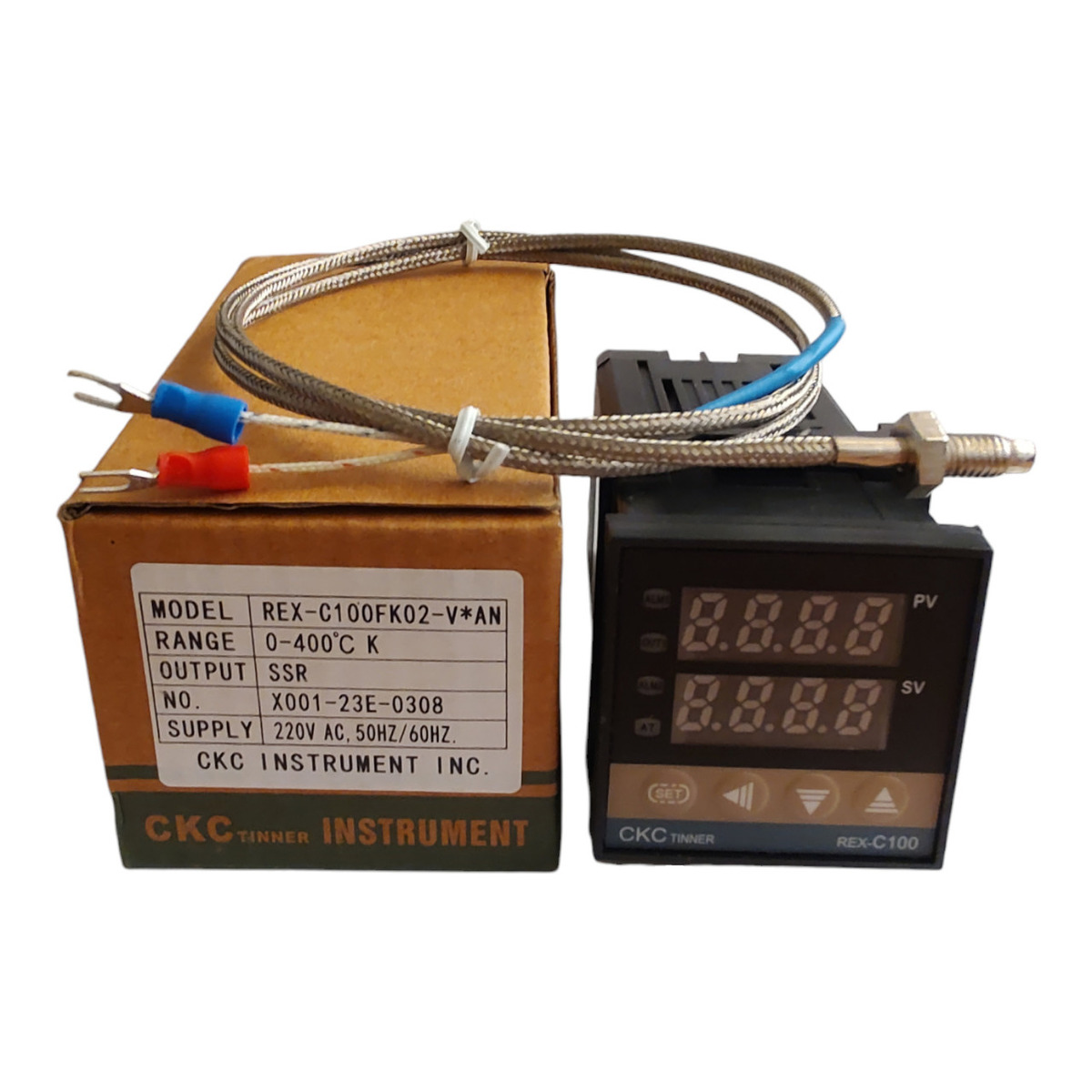

PID-ТЕРМОКОНТРОЛЛЕР -199..+1370°C ( ПИД-ТЕРМОРЕГУЛЯТОР ) REX-C100FK02-V*AN (полная версия) SSR выход

ПИД контроллер REX-C100 - Одноканальный ПИД-регулятор с функцией автоматической настройки, используется для точной установки и поддержания температуры в заданных пределах
Терморегулятор REX-C100 предназначен для управления процессом нагрева и обеспечивает быстрое и точное регулирование температуры. PID регулятор широко используется в коптильнях, в отоплении, инкубаторах, йогуртницах, реакторах и прочих устройствах требующих поддержания точной температуры.

Характеристики PID регулятора REX-C100:
• напряжение питания: 220В ± 10%
• потребляемая мощность: < 10 Вт
• выход SSR
• выход ALARM: 3А 250 В
• тип индикаторов: LED
• точность показаний: ± 0.5% (зависит от точности датчика)
• период опроса датчика: 0.5 с
• время интегрирования (I): 0 .. 3600 сек
• время дифференцирования (D): 0 .. 3600 сек
• число циклов перепрограммирования: 100000
• сохранение настроек после отключения питания: 100 лет
• материал корпуса: пластик
• цвет корпуса: черный
• длина кабеля датчика: 100 см
• диаметр датчика: 4.5 мм
• внутренняя изоляция кабеля: стеклоткань
• рабочая температура: 0 .. 50 °C
• рабочая влажность: 30 .. 85%
• заводские установки: термопара тип К (область температур термопары, что входит в комплект 0 ..+ 800 °C)
• размеры: 48,5 х 48,5 х 111 мм

Установка температуры: Нажать на кнопку SET и кнопками ВВЕРХ или ВНИЗ выбрать нужную температуру срабатывания. Еще раз нажать на кнопку SET для завершения настроек.

Включение режима Alarm: Длительное нажатие на кнопку SET (5 сек.), активирует настройки режима Alarm. На дисплее PID контроллера появится надпись Al1. Нажатием на кнопку СВв или СВн настраиваем температуру срабатывания реле в режиме аларм. Продолжительным нажатием на кнопку SET сохраняем и выходим из режима. Загорается светодиод Alm1.

Отключение авторегулирования: Длительное нажатие на кнопку SET (5 сек.), активирует режим доп. настроек. Нажимаем на кнопку SET пока на экране не появится режим Aru. По умолчанию значение в этом режиме 0000, это означает что PID регулирование включено. Кнопкой СВв (Стрелка вверх) устанавливаем значение в 0001, это означает что PID регулирование отключено. Длительным нажатием на кнопку SET сохраняем и выходим из этого режима. Должен включится светодиод AT .

Настройки Alarm: Одновременно нажать и удерживать (5 сек.) кнопки SET и СВл (стрелка влево). Перходим в новый режим меню. При установке SL4=11, а SL7=00 реле активируется при достижении установленной температуры. Повторно нажать кнопки SET и СВл для сохранения настроек и выхода из меню.

Поддерживаемые типы применяемых термопары
• тип К (ТХА) (хромель-алюмель, чувствительность 41 мкВ/°C ) 0 .. +999°C

Термодатчики и область температур (выбирается программированием)

термопары: (K, J, S, E, Pt, сU)

• тип К (ТХА) (хромель-алюмель, чувствительность 41 мкВ/°C ) 0 - +1370 °C
• тип J (ТЖКн) (железо-константан) 0 - +120 °C
• тип S (ТПП, Pt10Ro-Pt, чувствительность 10 мкВ/°C) 0 - +1769 °C
• тип E (ТХКн, хромель-константан, чувствительность 68 мкВ/°C) 0 - +1000 °C
• тип Pt 0 - +1390 °C
• тип cU -199.9 - +500 °C

PID-термоконтроллер REX-C100FK02-V*AN — универсальный ПИД-терморегулятор полного функционала с SSR-выходом, предназначенный для точного контроля и стабильного поддержания температуры в широком диапазоне от -199 до +1370°C. Устройство отлично подходит для промышленного оборудования, лабораторных установок, печей, термокамер, экструдеров, паяльных станций и других систем, где важны надежность, скорость реакции и высокая точность регулирования.

Благодаря применению PID-алгоритма регулирования, контроллер автоматически анализирует параметры процесса и поддерживает заданную температуру с минимальными отклонениями. Это позволяет снизить перегрев, уменьшить инерционность системы и повысить эффективность работы нагревательного оборудования.

Модель REX-C100FK02-V*AN в полной версии оснащена SSR-выходом, что делает ее оптимальным решением для управления твердотельным реле. Такой вариант обеспечивает стабильное переключение, высокую износостойкость и надежную работу в системах, где требуется частая коммутация нагрузки.

Преимущества термоконтроллера:

• Широкий температурный диапазон: от -199 до +1370°C для решения самых разных задач.
• PID-регулирование: точное поддержание температуры без резких колебаний.
• SSR-выход: удобное управление твердотельным реле для долговечной и стабильной работы.
• Полная версия устройства: расширенные возможности настройки и подключения.
• Яркий цифровой дисплей: удобное отображение текущей и заданной температуры.
• Универсальность применения: подходит для промышленности, мастерских, лабораторий и автоматизированных систем.

Терморегулятор REX-C100FK02-V*AN позволяет точно контролировать технологические процессы, повышая качество производства и безопасность эксплуатации оборудования. Компактный корпус, удобная настройка и высокая функциональность делают этот PID-контроллер практичным выбором как для модернизации существующих систем, так и для создания новых проектов автоматического управления температурой.

PID-терморегулятор REX-C100FK02-V*AN SSR — надежное решение для тех, кому нужен точный, стабильный и современный контроль температуры в широком рабочем диапазоне.
