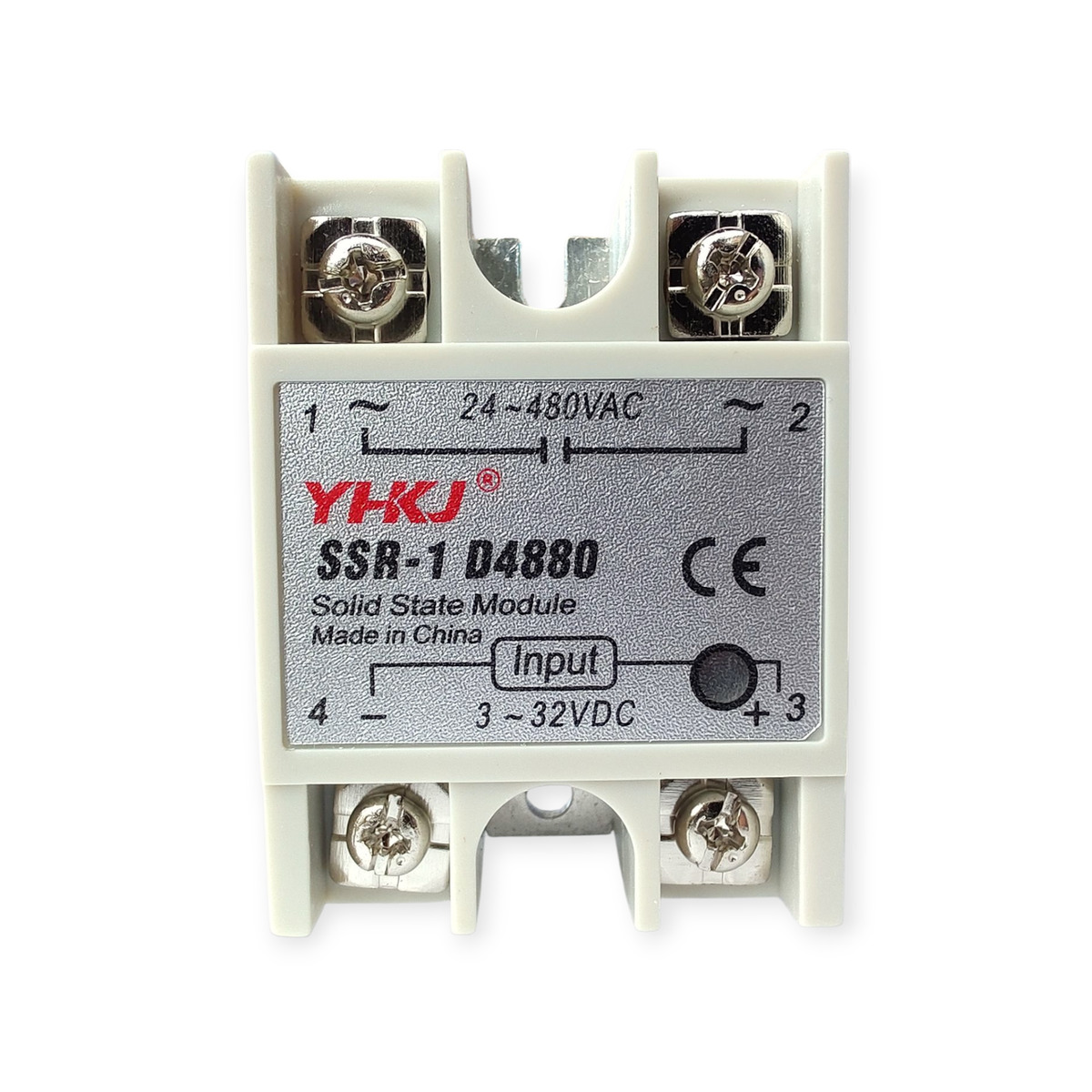

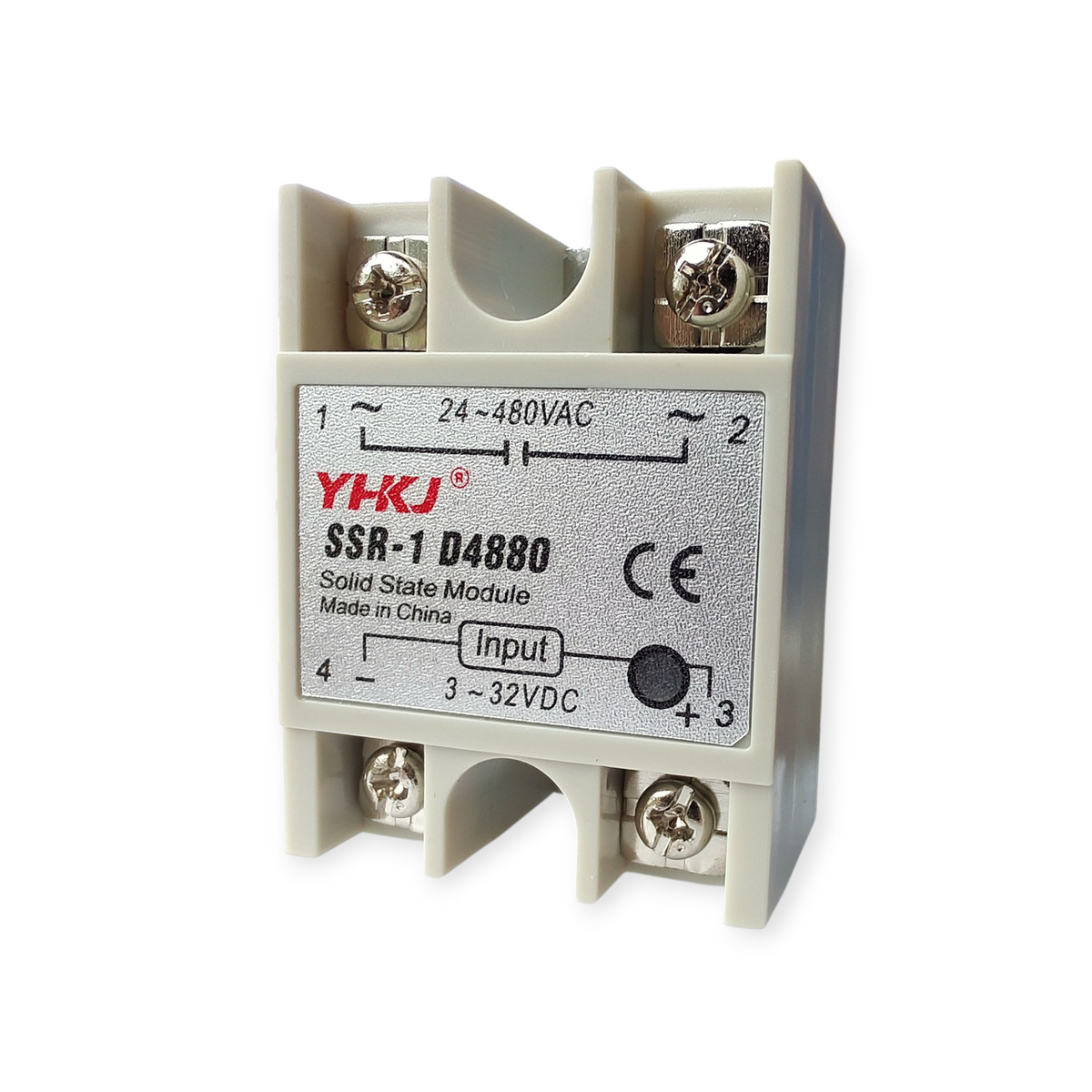

Однофазные реле управляемые напряжением YHKJ SSR-1 D4880 (SSR-80DA)
Твердотельные полупроводниковые реле предназначены для бесконтактной коммутации нагревательных элементов, ламп, сварочных агрегатов и других устройств с резистивным типом нагрузки и рабочим напряжением от 24 до 480В переменного тока. Для коммутации индуктивной нагрузки (например электродвигатель) необходимо иметь 5 - 8-ми кратный запас по току. При больших нагрузках использовать радиатор охлаждения, если необходимо с кулером.
Реле, управляемые уровнем напряжения, позволяют производить включение/отключение нагрузки за счет подачи или снятия номинального управляющего сигнала: Метод управления: «коммутация при переходе тока через ноль».
В отличие от обычных электромеханических, твердотельное реле не имеет механических частей и контактов. Коммутация цепей нагрузки осуществляется бесконтактно за счет коммутации встроенных полупроводниковых элементов. За счёт бесконтактного переключения полупроводниковое реле имеет следующие преимущества перед электромеханическим:
- отсутствие искр и электрической дуги при коммутации;
- существенно меньший уровень электромагнитных помех;
- имеет существенно больший ресурс и не требует профилактических работ в процессе эксплуатации;
- высокое быстродействие;
- небольшие размеры и хорошую теплоотдачу.
Особенности серии SSR
сопротивление изоляции - более 50 МОм при 500В;
электрическая прочность изоляции вход/выход - 2,5 кВ;
маленькая мощность управления - 7,5мА * 12В;
низкий уровень излучения электромагнитных помех, обеспечиваемый примененным методом коммутации при переходе тока через ноль;
высокая перегрузочная способность по току (10Iном в течение 1-го периода) и по напряжению (с демпфирующей схемой).
Технические характеристики твердотельных реле с «коммутацией при переходе тока через ноль»:
Тип: (DC-AC)
Ном. управляющее напряжение: 3 ... 32 В DC
Напряжение включения/выключения: вкл. > 2.4 В / выкл. < 1 В
Ток срабатывания: 7.5 мА / 12 В
Метод управления: Коммутация при переходе тока через ноль
Ном. напряжение нагрузки: 24 ... 380 В AC
Падение напряжения: 1.6 В / 25 °С
Ном. ток нагрузки: 80А (рекомендовано не более 40А )
Ток утечки: 6 мА
Время отклика: менее 10 мс
Диэлектрическая прочность: более 2.5 кВ AC / 1 мин
Сопротивление изоляции: более 50 МОм / 500 В DC
Диапазон раб. температур: -20 °C ... +80 °C
Однофазное твердотельное реле YHKJ SSR-1 D4880 — надежное решение для эффективной и безопасной коммутации электрических нагрузок в системах автоматики, промышленном оборудовании и устройствах управления. Данная модель является аналогом Fotek SSR-80DA и предназначена для работы по схеме DC-AC, где управление осуществляется постоянным током, а коммутация — переменным током.
Твердотельное реле отличается высокой скоростью срабатывания, стабильной работой и длительным сроком службы благодаря отсутствию механических контактов. Это делает его отличным выбором для применения в условиях, где важны надежность, бесшумность и устойчивость к частым циклам включения и выключения.
YHKJ SSR-1 D4880 подходит для использования в нагревательных системах, терморегуляторах, промышленной автоматике, станках, вентиляционном оборудовании, линиях управления освещением и других электротехнических системах. Компактный корпус обеспечивает удобный монтаж, а прочная конструкция способствует эффективной эксплуатации даже при интенсивной нагрузке.
Преимущества твердотельного реле YHKJ SSR-1 D4880:
- аналог популярной модели Fotek SSR-80DA;
- тип управления DC-AC для широкого спектра задач;
- отсутствие искрения и механического износа;
- бесшумное переключение нагрузки;
- высокая надежность и долговечность;
- подходит для автоматических и промышленных систем;
- стабильная работа при частом переключении.
Если вам необходимо купить однофазное твердотельное реле YHKJ SSR-1 D4880 для качественного управления переменной нагрузкой, эта модель станет практичным и выгодным выбором для модернизации и построения надежных электрических систем.
