Однофазные реле управляемые напряжением SSR-40AA

Твердотельные полупроводниковые реле предназначены для бесконтактной коммутации нагревательных элементов, ламп, сварочных агрегатов и других устройств с резистивным типом нагрузки и рабочим напряжением от 24 до 480В переменного тока.

Для коммутации индуктивной нагрузки (например электродвигатель) необходимо иметь 5 - 8-ми кратный запас по току. При больших нагрузках использовать радиатор охлаждения, если необходимо с кулером.

Реле, управляемые уровнем напряжения, позволяют производить включение/отключение нагрузки за счет подачи или снятия номинального управляющего сигнала: Метод управления: «коммутация при переходе тока через ноль».

В отличие от обычных электромеханических, твердотельное реле не имеет механических частей и контактов. Коммутация цепей нагрузки осуществляется бесконтактно за счет коммутации встроенных полупроводниковых элементов. За счёт бесконтактного переключения полупроводниковое реле имеет следующие преимущества перед электромеханическим:

- отсутствие искр и электрической дуги при коммутации;

- существенно меньший уровень электромагнитных помех;

- имеет существенно больший ресурс и не требует профилактических работ в процессе эксплуатации;

- высокое быстродействие;

- небольшие размеры и хорошую теплоотдачу.

Особенности серии SSR

сопротивление изоляции - более 50 МОм при 500В;

электрическая прочность изоляции вход/выход - 2,5 кВ;

маленькая мощность управления - 7,5мА * 12В;

низкий уровень излучения электромагнитных помех, обеспечиваемый примененным методом коммутации при переходе тока через ноль;

высокая перегрузочная способность по току (10Iном в течение 1-го периода) и по напряжению (с демпфирующей схемой).

Однофазные реле AC-AC и DC-DC типа (SSR серия)

Модель	SSR-10AA	SSR-25AA	SSR-40AA	SSR-05DD	SSR-10DD
Тип	(AC-AC)			(DC-DC)
Ном. управляющее напряжение	80 ... 250 В AC 50/60 Гц			3 ... 32 В DC
Напряжение включения/выключения	вкл > 45 В / выкл < 35 В			вкл > 2.4 В / выкл < 1 В
Ток срабатывания	5 мА / 110 В			7.5 мА / 12 В
Метод управления	Коммутация при переходе тока через ноль			Оптрон
Ном. напряжение нагрузки	24 ... 380 В AC 90 ... 480 В AC ("H" в обозначении)			5 ... 60 В DC
Падение напряжения	1.6 В / 2.5 °С
Ном. ток нагрузки	10 А	25 А	40 А	5 А	10 А
Макс. кратковременный ток	135 А	275 А	410 А	15 А	30 А
Ток утечки	3 мА	3 мА	3 мА	0.8 мА	0.8 мА
Время отклика на входной сигнал	менее 10 мс			1 мс
Диэлектрическая прочность	более 2.5 кВ AC / 1 мин
Сопротивление изоляции	более 50МОм / 500 В DC
Диапазон раб. температур	-20 °С ... +80 °C
Масса	110 г			105 г

Однофазное твердотельное реле Fqfer (Fotek) SSR-40AA AC-AC 40А — надежное решение для безопасного и стабильного управления нагрузкой в цепях переменного тока. Данная модель предназначена для коммутации электрических устройств без механических контактов, что обеспечивает высокую долговечность, низкий уровень шума при работе и устойчивость к износу при частом включении и выключении.

Твердотельное реле SSR-40AA используется в системах автоматизации, промышленном оборудовании, нагревательных установках, вентиляции, освещении и других электротехнических схемах, где требуется эффективное управление переменным током. Благодаря компактному корпусу и удобному монтажу устройство легко интегрируется в существующие системы управления.

Модель поддерживает коммутацию нагрузки до 40А и рассчитана на работу в сетях 24–380В переменного тока. Формат AC-AC позволяет применять реле для управления нагрузками переменного тока с входом и выходом данного типа. Это делает устройство универсальным выбором для широкого спектра задач в бытовой и промышленной эксплуатации.

Преимущества твердотельного реле Fqfer (Fotek) SSR-40AA:

надежная коммутация нагрузки без механических контактов;
максимальный ток нагрузки до 40А;
рабочее напряжение нагрузки 24–380В AC;
однофазное исполнение;
низкий уровень шума при переключении;
увеличенный срок службы по сравнению с электромеханическими аналогами;
подходит для систем автоматизации, нагрева, освещения и управления электроприборами.

Если вам нужно купить однофазное твердотельное реле SSR-40AA для стабильной работы оборудования, эта модель станет практичным и выгодным выбором. Устройство сочетает в себе надежность, простоту подключения и эффективность в условиях постоянной эксплуатации.

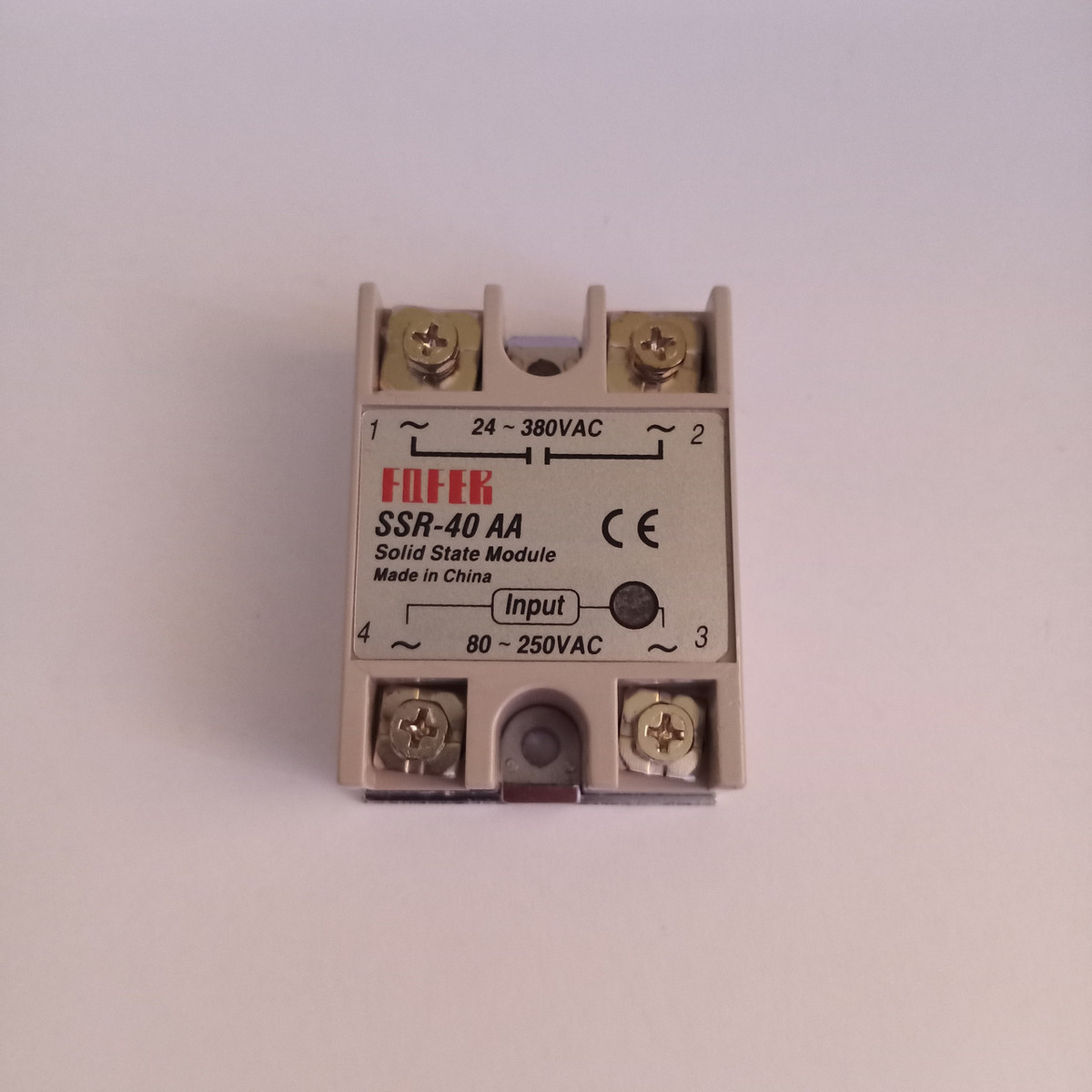

Однофазное твердотельное реле Fqfer (Fotek) SSR-40AA тип AC-AC, Imax 40А 24-380В переменного тока
